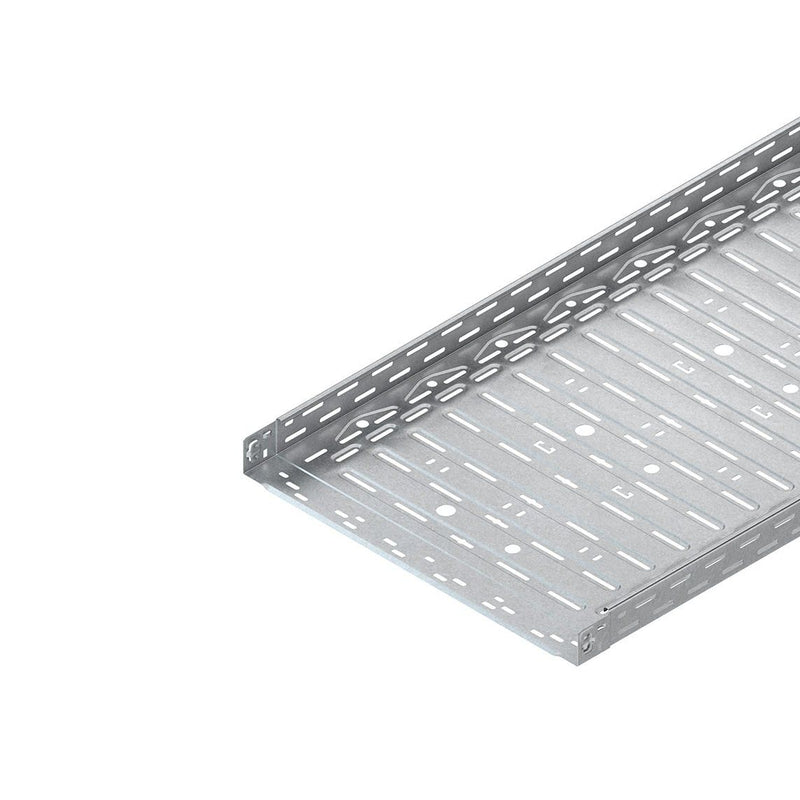

Niedax - Kabelrinne RLVC 60.600 − 3 Meter

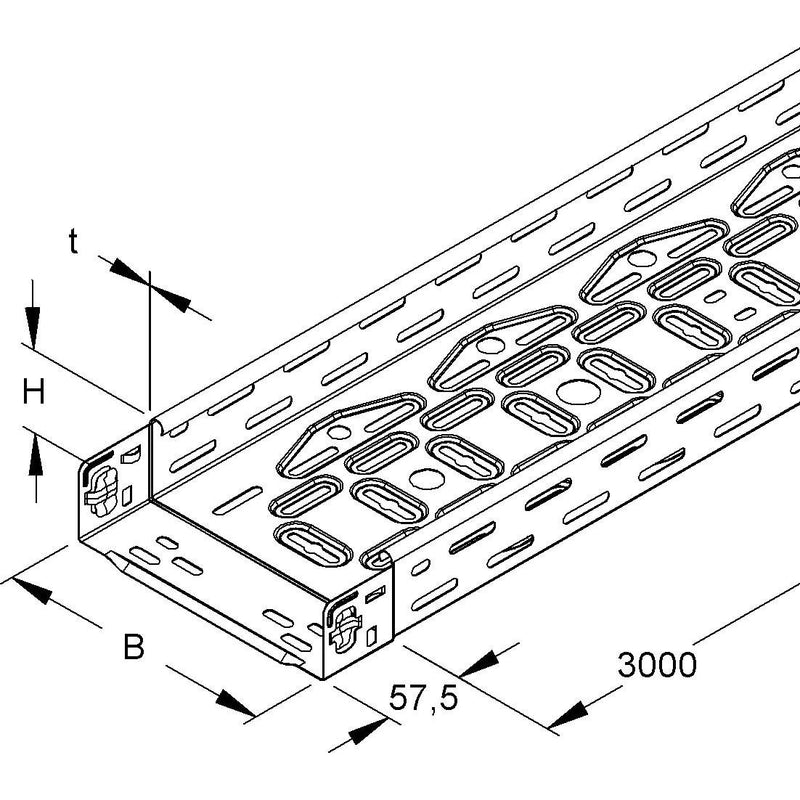

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 600 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 545 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 140 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 35800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	600 mm
Materialstärke	0,9 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	35800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	Klickbefestigung
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	4,999 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	2000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	900 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	550 N/m

Lieferumfang:
1 x Niedax - Kabelrinne RLVC 60.600 (3 Meter)
