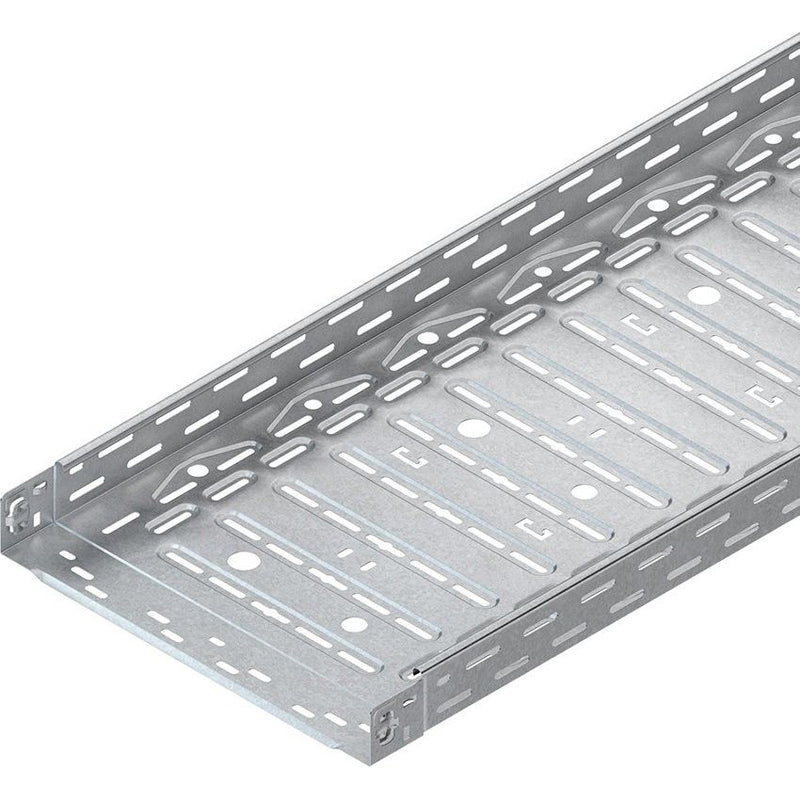

Niedax - Kabelrinne RLVC 60.400 − 3 Meter

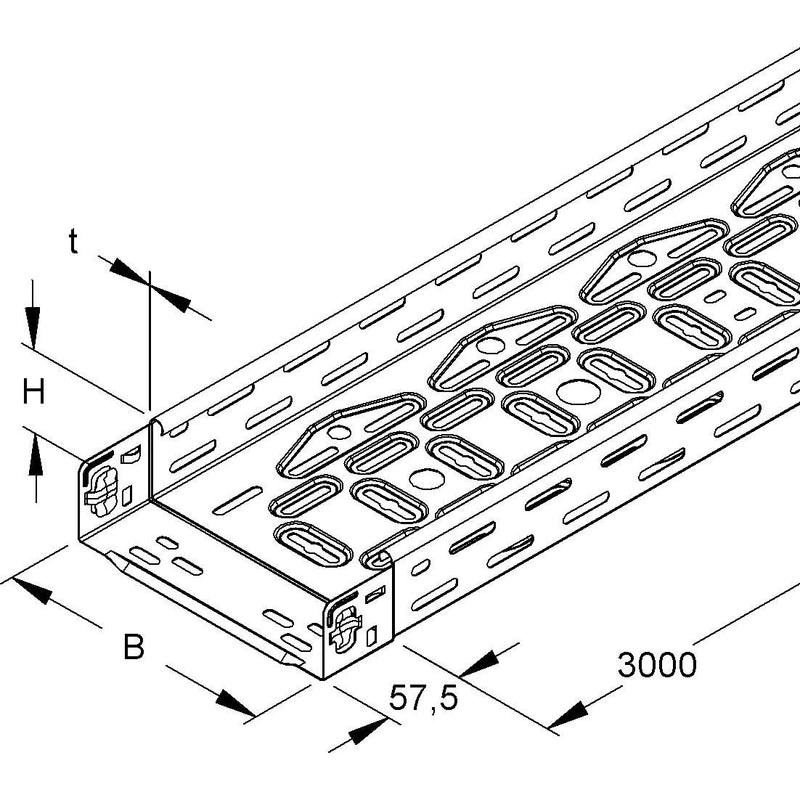

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 345 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 135 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	400 mm
Materialstärke	0,9 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	23800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	Klickbefestigung
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	3,5878 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	2000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	900 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	550 N/m

Lieferumfang:
1 x Niedax - Kabelrinne Kabelrinne RLVC 60.400 − 3 Meter
