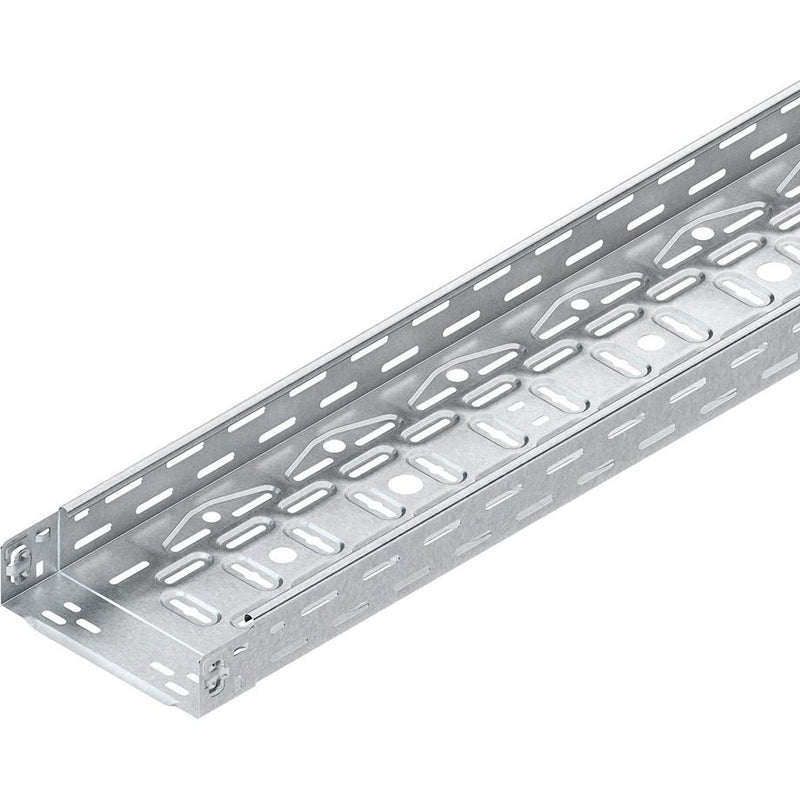

Niedax - Kabelrinne RLVC 60.200 E5 60x200x3000mm − 3 Meter

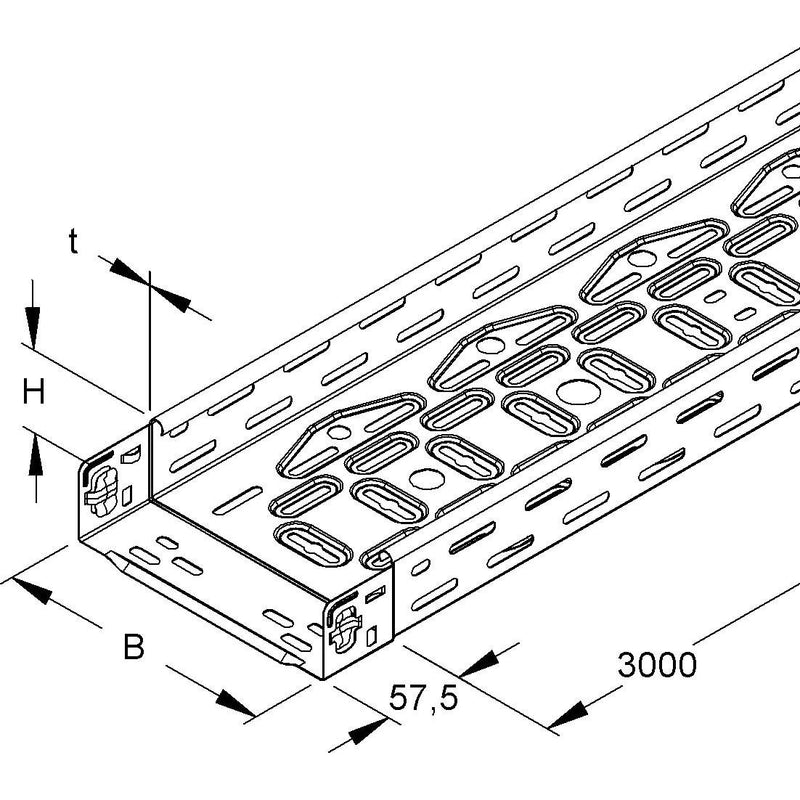

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,8 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Höhe	60 mm
Breite	200 mm
Materialstärke	0,8 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	11800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	Klickbefestigung
Geeignet für Funktionserhalt	ja
Werkstoff	rostfreier Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	Edelstahl 316 (V4A)
Oberflächenschutz	sonstige
Gewicht	2,03047 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	1,85 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1,25 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	0,72 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	0,4 N/m

Lieferumfang:
1 x Niedax - Kabelrinne RLVC 60.200 E5 60x200x3000mm
