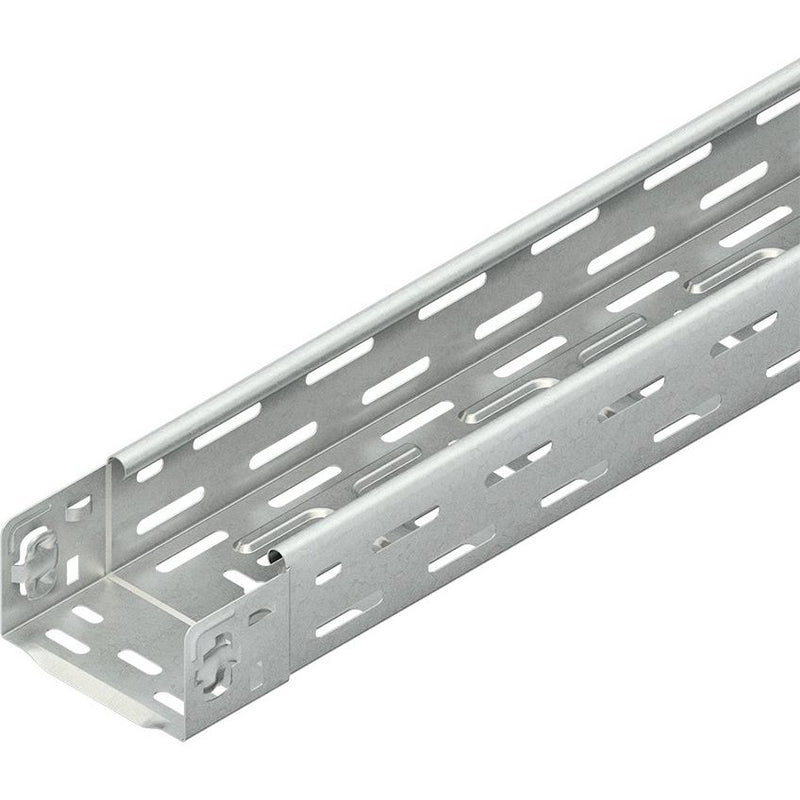

Niedax - Kabelrinne RLVC 60.100 E5 inkl.Verbinder − 3 Meter

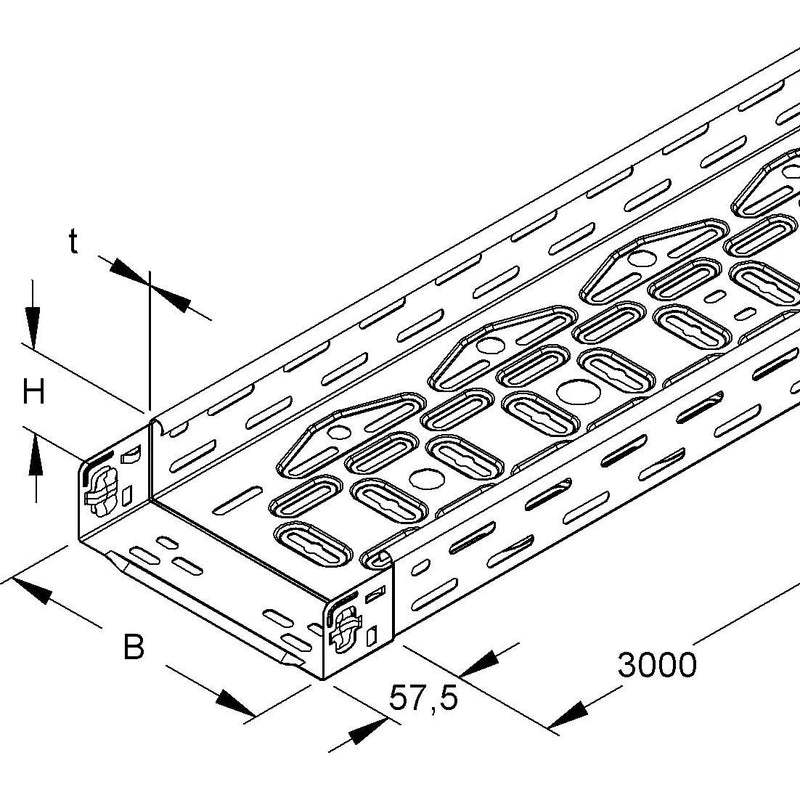

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Loch- bzw. Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... bzw. M 12/... . Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke t : 0,8 mm Lochperforation : Ø 11 mm Abstand : 125 mm Schlüssellochperforation : 7 x 38 mm und Ø 12,5 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Höhe	60 mm
Breite	100 mm
Materialstärke	0,8 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	5800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	Klickbefestigung
Geeignet für Funktionserhalt	ja
Werkstoff	rostfreier Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	Edelstahl 316 (V4A)
Oberflächenschutz	sonstige
Gewicht	1,39703 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	1700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	250 N/m

Lieferumfang:
1 x Kabelrinne RLVC 60.100 E5 (3 Meter) inkl. Verbinder

Keine Downloads vorhanden.
