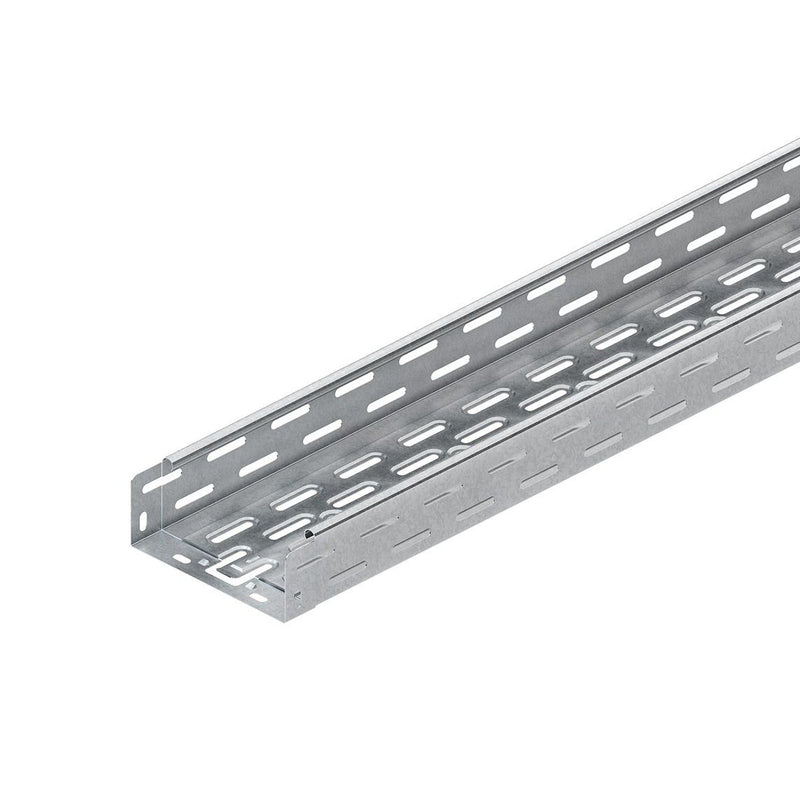

Niedax - Kabelrinne RLV 60.150 − 3 Meter

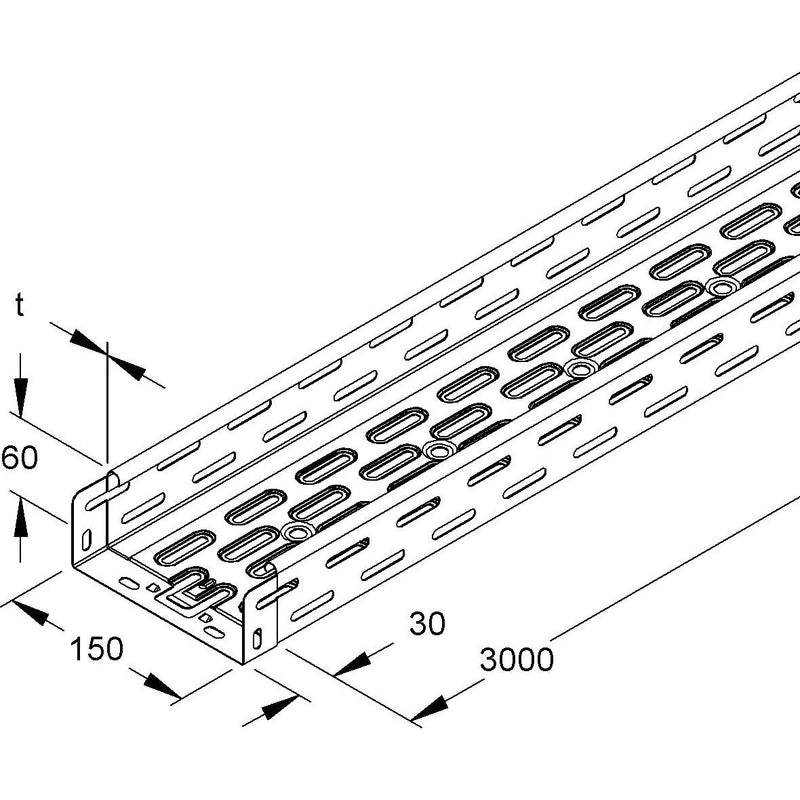

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder mit Rasteinrichtung im Boden, mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Lochperforation zur Abhängung mit Gewindestäben M 10/..., einschließlich anteilmäßigen Befestigungszubehör. Abmessungen (ca. Maße) H x B : 60 x 150 mm Materialstärke t : 0,75 mm Lochperforation : Ø 11 mm Abstand : 125 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	150 mm
Materialstärke	0,75 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	8980 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	1,59661 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	1750 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	300 N/m

Lieferumfang:
1 x Niedax - Kabelrinne RLV 60.150 (3 Meter)
