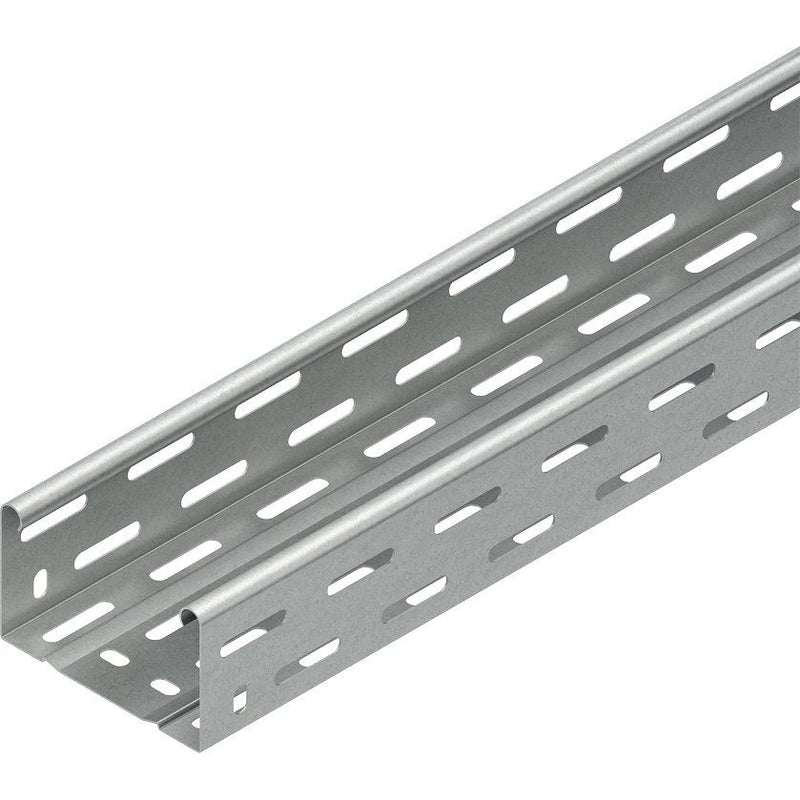

Niedax - Kabelrinne RLC 60.400 OV o.Verbinder − 3 Meter

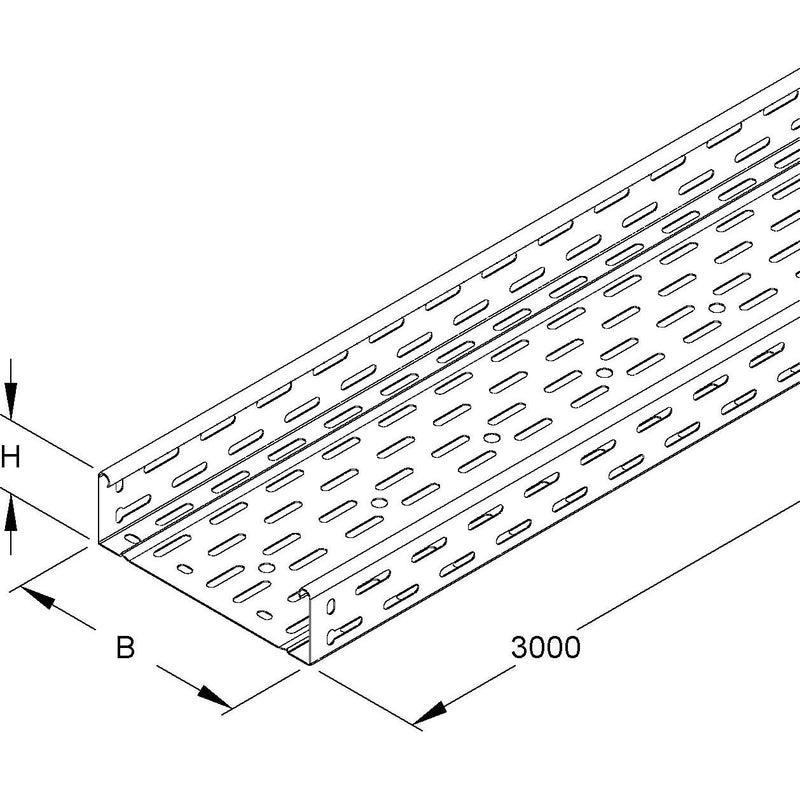

Kabelrinne, nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile und mit durchgehend mittiger Lochperforation zur Abhängung mit Gewindestäben M 10/..., durchgängige Sicken im Boden sorgen durch Verrastung der schraubenlosen Stoßstellenverbinder RVC 60 (für MLAR System Verbinder RVC 60/2) mit den Seitenholmen für eine schnelle formschlüssige Längsverbindung, zwei schraubenlose Stoßstellenverbinder RVC 60 (für MLAR System zwei Verbinder RVC 60/2 und eine Stoßstellenleiste RSLC ...) bitte gesondert bestellen. Zur Verwendung für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke : 1 mm Mittellochung : Ø 11 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	400 mm
Materialstärke	1 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	23800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	3,6453 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	2500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	950 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	600 N/m

Lieferumfang:
1 x Niedax - Kabelrinne RLC 60.400 OV (3 Meter)
