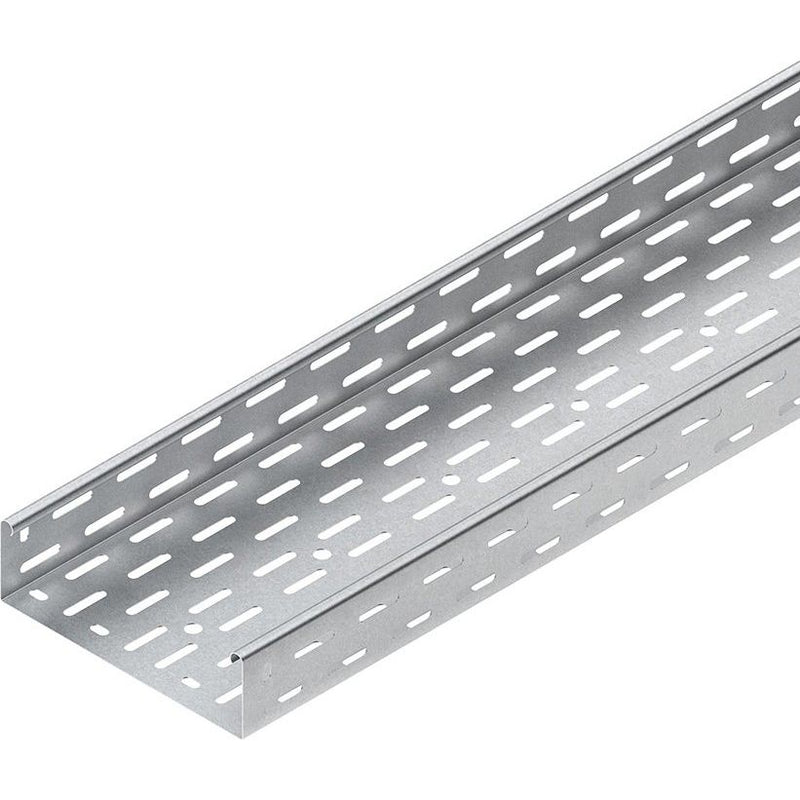

Niedax - Kabelrinne RL 60.400 sendzimirverzinkt − 3 Meter

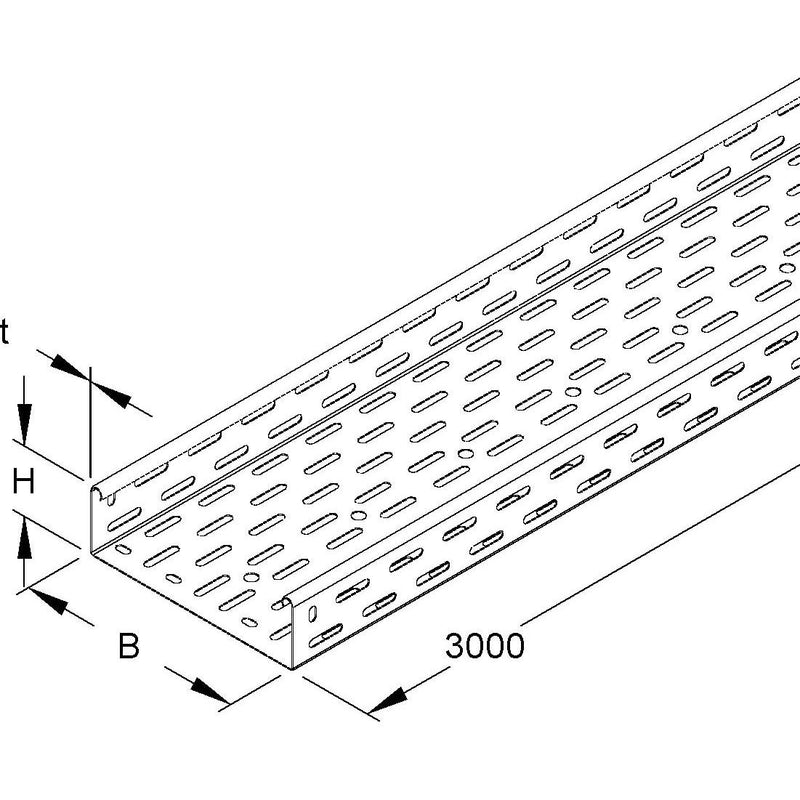

Kabelrinne, nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation, durchgehend mittige Lochperforation zur Abhängung mit Gewindestäben M 10/..., einschließlich einstückigem U-förmigen Stoßstellenverbinder RV 60... und anteilmäßigem Befestigungszubehör. Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke : 1 mm Mittellochung : Ø 11 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	400 mm
Materialstärke	0,9 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	23800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	mitgelieferter Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	3,74787 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	2500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	900 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	600 N/m

Lieferumfang:
1 x Kabelrinne (3000 mm) 1 x U-förmiger Stoßstellenverbinder anteilmäßiges Befestigungszubehör
