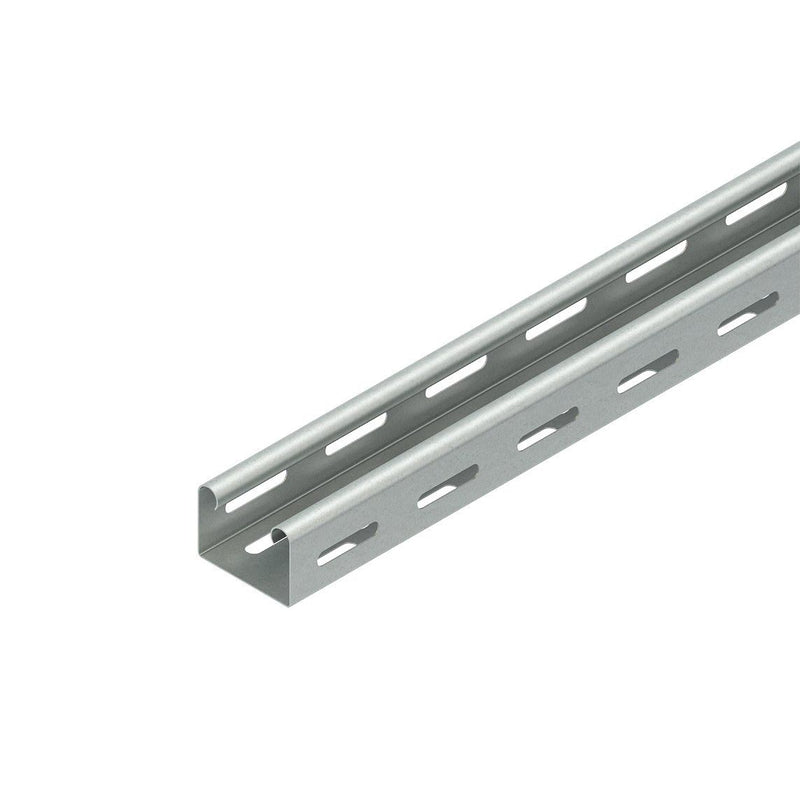

Niedax - Kabelrinne RL 35.050 − 3 Meter

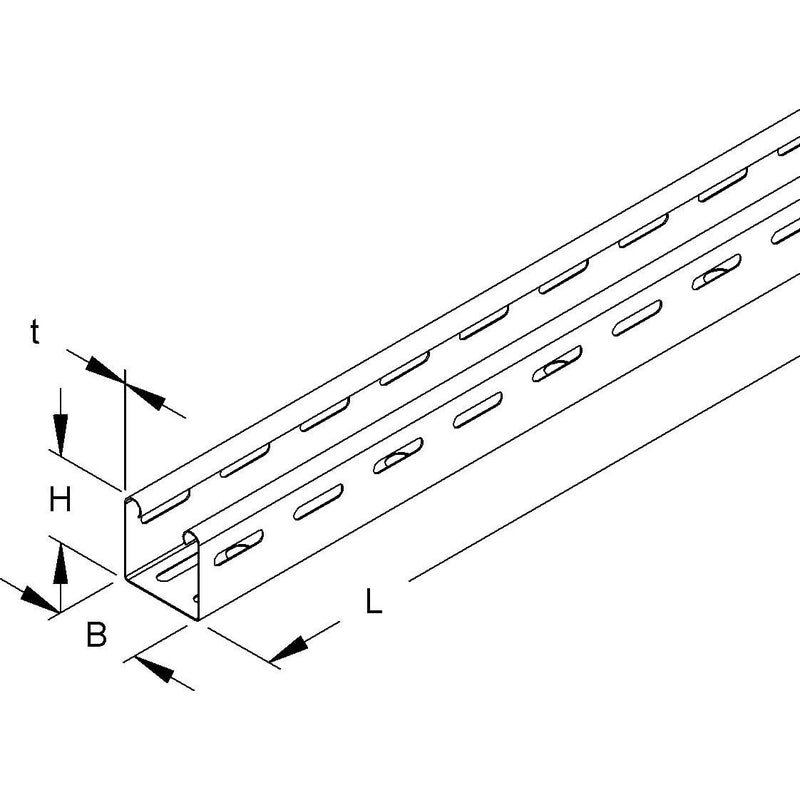

Mini-Kabelrinne, nach DIN EN IEC 61537, C-förmig, mit durchgängier Boden- und Seitenperforation und durchlaufender Mittellochung im Boden für zusätzliche Befestigungen, einschließlich einstückigem U-förmigen Stoßstellenverbinder RV 35... und anteilmäßigem Befestigungszubehör. Abmessungen (ca. Maße) H x B : 35 x 50 mm Materialstärke : 0,75 mm Mittellochung : Ø 15 mm mittiger Lochabstand : 107 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 1550 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	35 mm
Breite	50 mm
Materialstärke	0,75 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	1550 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	mitgelieferter Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	0,78464 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	460 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	120 N/m

Lieferumfang:
1 x Kabelrinne (3000 mm) 1 x U-förmiger Stoßstellenverbinder RV 35 anteilmäßiges Befestigungszubehör
