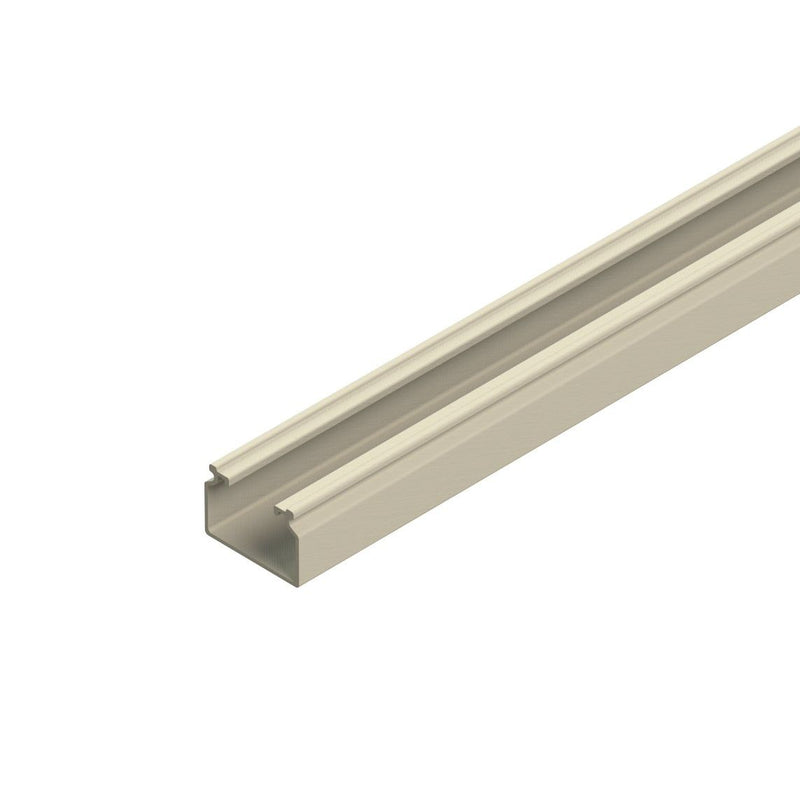

Niedax - Kabelrinne GFK-Kabelrinne KPL 40.060 − 3 Meter

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und zweireihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Die Stoßstellenverbinder KPGH 40 und KPIH 40 E5 sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bei der Montage der Stoßstellenverbinder KPGH 40 und KPIH 40 E5 ist eine Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 40 x 60 mm Materialstärke t : 2 mm Bodenlochung : 9 x 30 mm Reihenabstand : 20 mm Bodenlochabstand Rastermaß : 500 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 1776 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Höhe	40 mm
Breite	60 mm
Materialstärke	2 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	1776 mm²
Mit Oberteil	nein
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Einsatztemperatur	-80..130 °C
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032
Gewicht	0,6 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	100 N/m

Lieferumfang:
1 x Niedax - Kabelrinne GFK-Kabelrinne KPL 40.060 - 3 Meter
