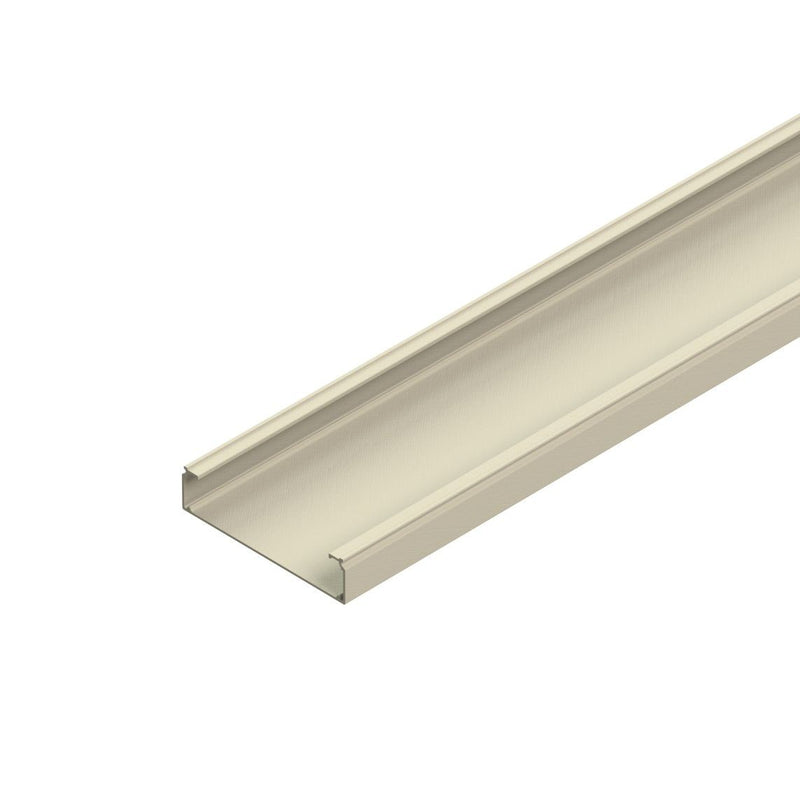

Niedax - Kabelrinne GFK-Kabelrinne KP 50.200 − 3 Meter

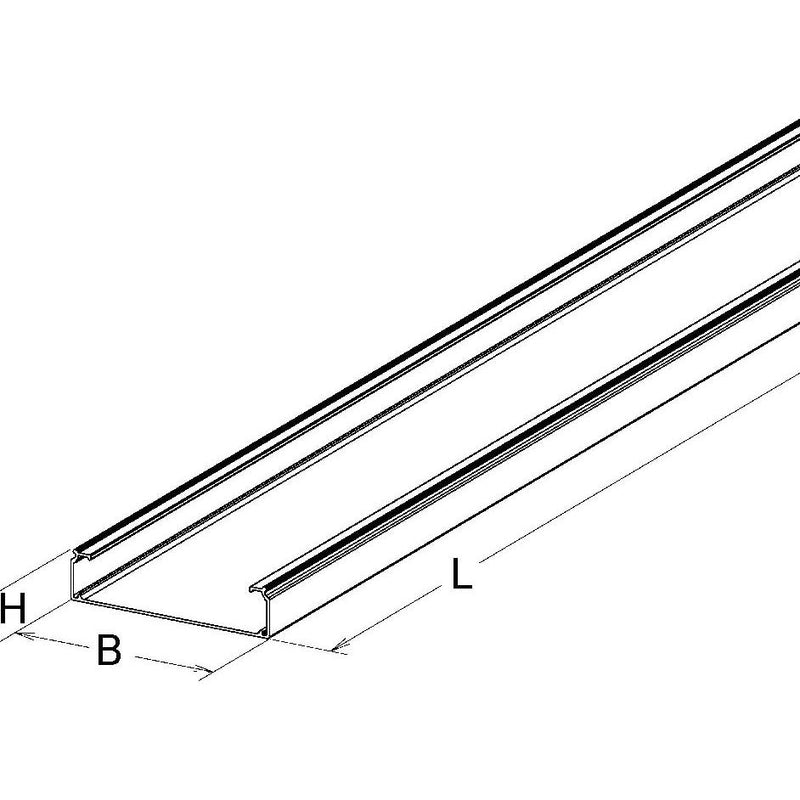

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und ohne Bodenlochung, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 50 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 50 wird die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm automatisch berücksichtigt. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 50 x 200 mm Materialstärke t : 2,5 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 8480 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Höhe	50 mm
Breite	200 mm
Materialstärke	2,5 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	8480 mm²
Mit Oberteil	nein
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Einsatztemperatur	-80..130 °C
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032
Gewicht	1,62 kg/m
Belastungstesttyp nach IEC 61537	Typ III
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	100 N/m

Lieferumfang:
1 x Niedax - Kabelrinne GFK-Kabelrinne KP 50.200 − 3 Meter
