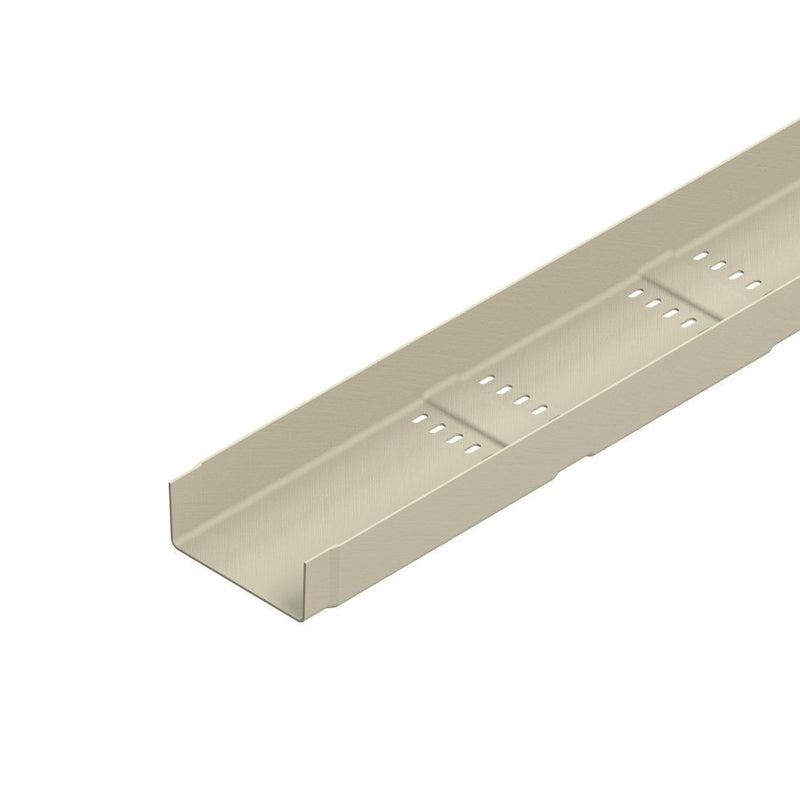

Niedax - Kabelrinne GFK-Kabelrinne KKL 80.250 − 3 Meter

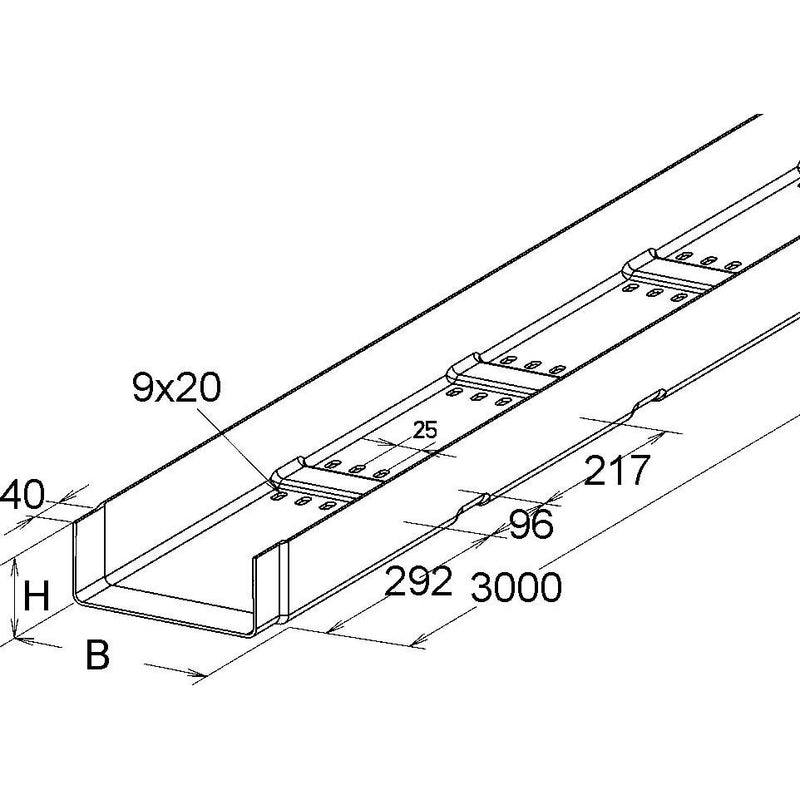

GFK-Kabelrinne, gepresst, mit ungelochten Seitenholmen, mit angeformtem Verbinder, mit querverlaufenden Verstärkungen (5 mm) über die gesamte Kabelrinnenbreite sowie neunreihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Durch die querlaufende Verstärkungen ist die Kabelrinne auch für die Anwendung mit Hochfrequenzkabel gemäß UTE C15-900 (Anwendungsklasse D, Frequenz 16 MHz) zugelassen. Es ist eine Ausdehnungsdistanz von ca. 8 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 80 x 250 mm Materialstärke t : 3 mm Bodensickenausprägung : 60 x 5 mm Bodensickenausprägung Rastermaß : 313 mm Bodenlochung : 9 x 20 mm Reihenabstand : 25 mm Bodenlochabstand Rastermaß : 313 mm Tragfähigkeit F bei einem Stützabstand von 1,5 m : 0,5 kN/m Lieferlänge : 3000 mm Nutzbarer Querschnitt : 16776 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Höhe	80 mm
Breite	250 mm
Materialstärke	3 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	16776 mm²
Mit Oberteil	nein
Seitenlochung	nein
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	sonstige
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Einsatztemperatur	-80..130 °C
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032
Gewicht	2,187 kg/m
Belastungstesttyp nach IEC 61537	Typ III
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	500 N/m

Lieferumfang:
1 x Niedax - Kabelrinne GFK-Kabelrinne KKL 80.250 − 3 Meter
