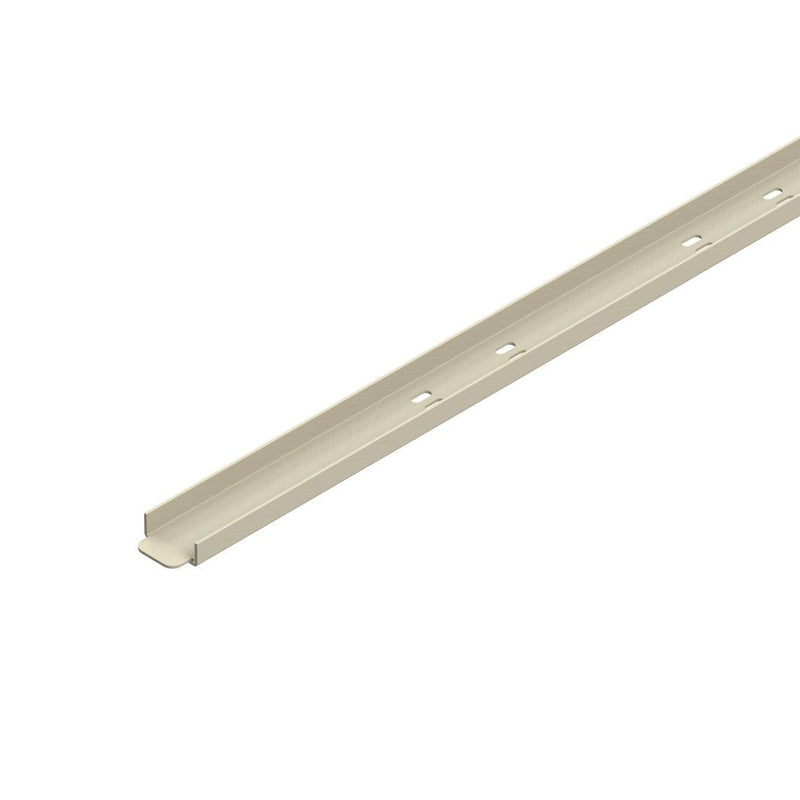

Niedax - Kabelrinne GFK-Kabelrinne KKL 20.050 − 3 Meter

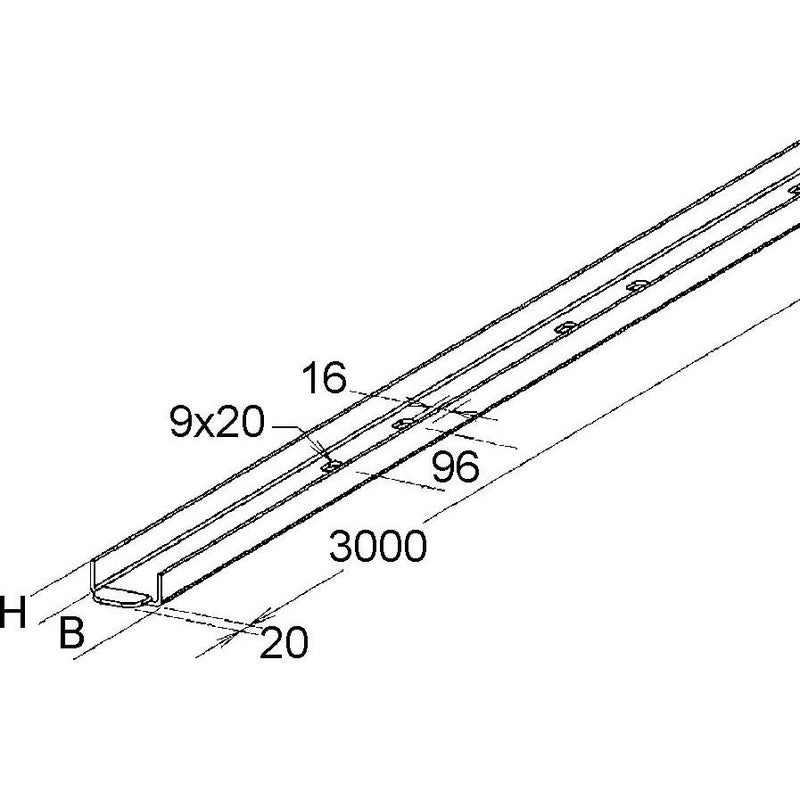

GFK-Kabelrinne, gepresst, mit ungelochten Seitenholmen, mit angeformter Lasche und zweireihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Es ist eine Ausdehnungsdistanz von ca. 8 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 23 x 60 mm Materialstärke t : 3 mm zweireihige Bodenlochung : 9 x 20 mm Reihenabstand : 16 mm Bodenlochabstand Rastermaß : 313 mm Tragfähigkeit F bei einem Stützabstand von 1,5 m : 0,02 kN/m Lieferlänge : 3000 mm Nutzbarer Querschnitt : 954 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Höhe	20 mm
Breite	55 mm
Materialstärke	3 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	954 mm²
Mit Oberteil	nein
Seitenlochung	nein
Montagelochung im Boden	nein
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art des Verbinders	sonstige
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Einsatztemperatur	-80..130 °C
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Farbe	grau
RAL-Nummer	7032
Gewicht	0,49 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	20 N/m

Lieferumfang:
1 x Niedax - Kabelrinne GFK-Kabelrinne KKL 20.050 − 3 Meter
