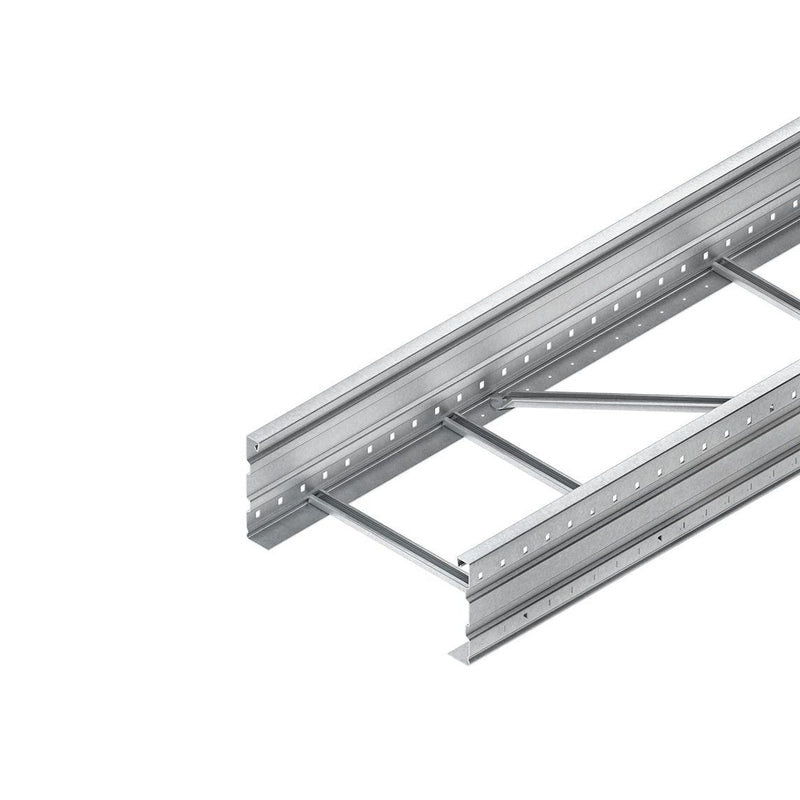

Niedax - Kabelleiter Weitspannkabelleiter WSLSN 200.500 F 200x500x6000mm t=2.5 − 6 Meter

Weitspannkabelleiter nach DIN EN 61537, mit besonders starken gelochten und gesickten Seitenholmen, mit eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 500 mm Materialstärke t : 2,5 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Sprossenabstand : 300 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 89320 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	blindgenietet
Höhe	200 mm
Breite	500 mm
Länge	6000 mm
Arbeitslänge	6000 mm
Nutzbarer Querschnitt	89320 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	300 mm
Steigetrasse	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	14,7684 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m	3450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m	2500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m	1650 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m	1150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 10,0 m	800 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 11,0 m	500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 12,0 m	350 N/m

Lieferumfang:
1 x Niedax Weitspannkabelleiter WSLSN 200.500 (6000 mm)
