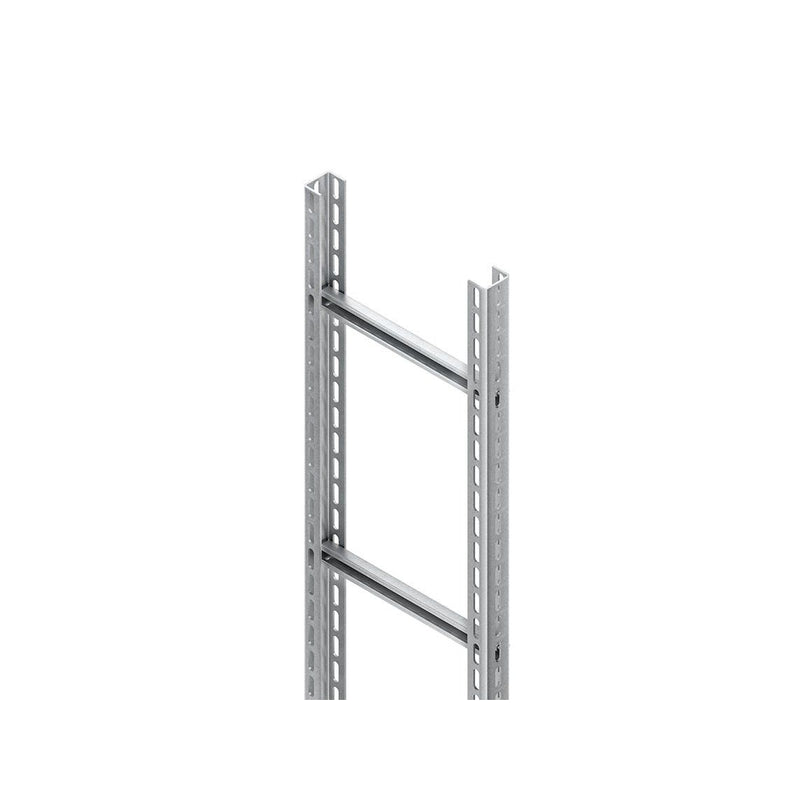

Niedax - Kabelleiter Steigetrasse STUC 60/905 F 4,5m

Steigetrasse nach DIN EN 61537, bestehend aus 2 dreiseitig durchgehend perforierten Profilen U 6040 und einschraubbaren C-Profil Sprossen 2986 mit 18 mm Schlitzweite, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die durchgehende Perforation der Seitenholme ermöglicht den Einbau zusätzlicher Sprossen, beispielsweise wechselseitig, für beidseitige Belegung. Die Lieferung erfolgt aus transporttechnischen Gründen als Bausatz. Passende Bügelschellen (BU... und BUK...). Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 60 x 915 mm Holm Abmessungen : 40 x 60 x 40 mm Materialstärke Holm : 4 mm Sprossenabstand : 500 mm Anzahl der Sprossen : 9 Stück 3-seitige Holmlanglochung : 13 x 40 mm mittiger Abstand : 50 mm Kombilochung der Sprosse : 9 x 16 mm und Ø 11 mm mittiger Abstand : 25 mm Tragfähigkeit bei B/2 : 1 kN Lieferlänge L : 4500 mm Nutzbarer Querschnitt : 28390 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	sonstige
Höhe	60 mm
Breite	915 mm
Länge	4500 mm
Arbeitslänge	4500 mm
Nutzbarer Querschnitt	28390 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	500 mm
Steigetrasse	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	9,83081 kg/m

Lieferumfang:
1 x Kabelleiter Steigetrasse STUC 60/905 F (4,5m) als Bausatz
2 x Profil U 6040
9 x C-Profil Sprossen 2986
anteiliges Befestigungszubehör
