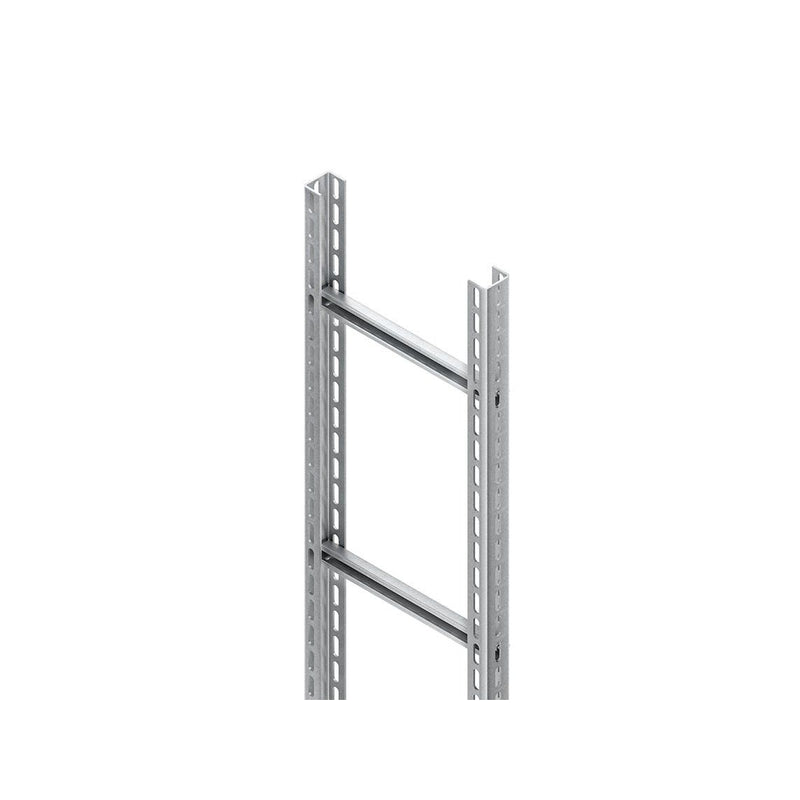

Niedax - Kabelleiter Steigetrasse STUC 60/205 F − 5 Meter

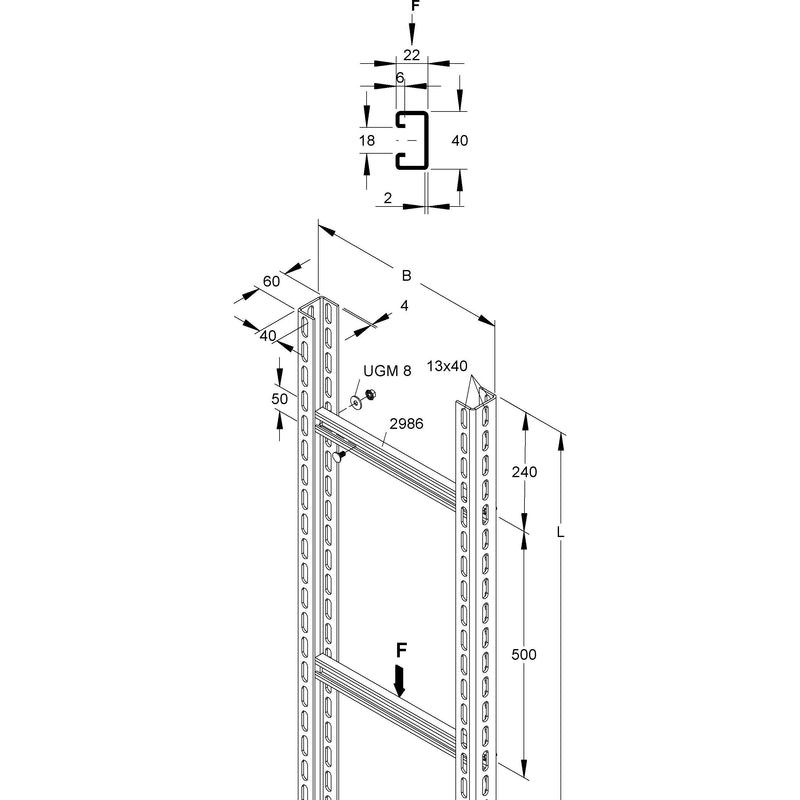

Steigetrasse nach DIN EN 61537, bestehend aus 2 dreiseitig durchgehend perforierten Profilen U 6040 und einschraubbaren C-Profil Sprossen 2986 mit 18 mm Schlitzweite, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die durchgehende Perforation der Seitenholme ermöglicht den Einbau zusätzlicher Sprossen, beispielsweise wechselseitig, für beidseitige Belegung. Die Lieferung erfolgt aus transporttechnischen Gründen als Bausatz. Passende Bügelschellen (BU... und BUK...). Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 60 x 215 mm Holm Abmessungen : 40 x 60 x 40 mm Materialstärke Holm : 4 mm Sprossenabstand : 500 mm Anzahl der Sprossen : 9 Stück 3-seitige Holmlanglochung : 13 x 40 mm mittiger Abstand : 50 mm Kombilochung der Sprosse : 9 x 16 mm und Ø 11 mm mittiger Abstand : 25 mm Tragfähigkeit bei B/2 : 1,75 kN Lieferlänge L : 4500 mm Nutzbarer Querschnitt : 4590 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	sonstige
Höhe	60 mm
Breite	215 mm
Länge	4500 mm
Arbeitslänge	4500 mm
Nutzbarer Querschnitt	4590 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	500 mm
Steigetrasse	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	7,52895 kg/m

Lieferumfang:
2 x Profil U 6040 9 x C-Profil Sprosse 2986 1 x Befestigungszubehör
