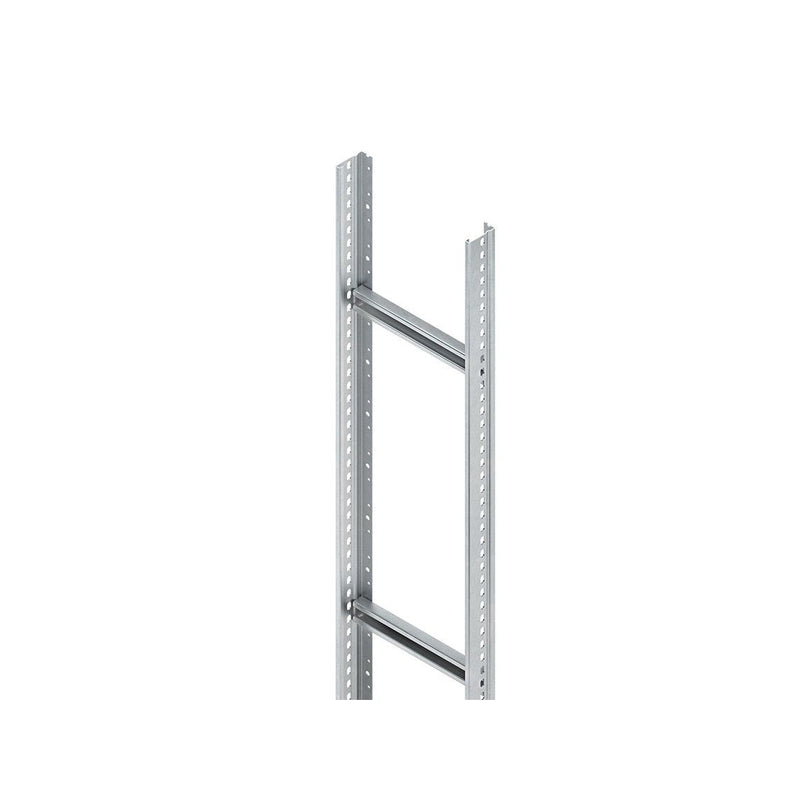

Niedax - Kabelleiter Steigetrasse STM 60.506/3 F feuerv. − 3 Meter

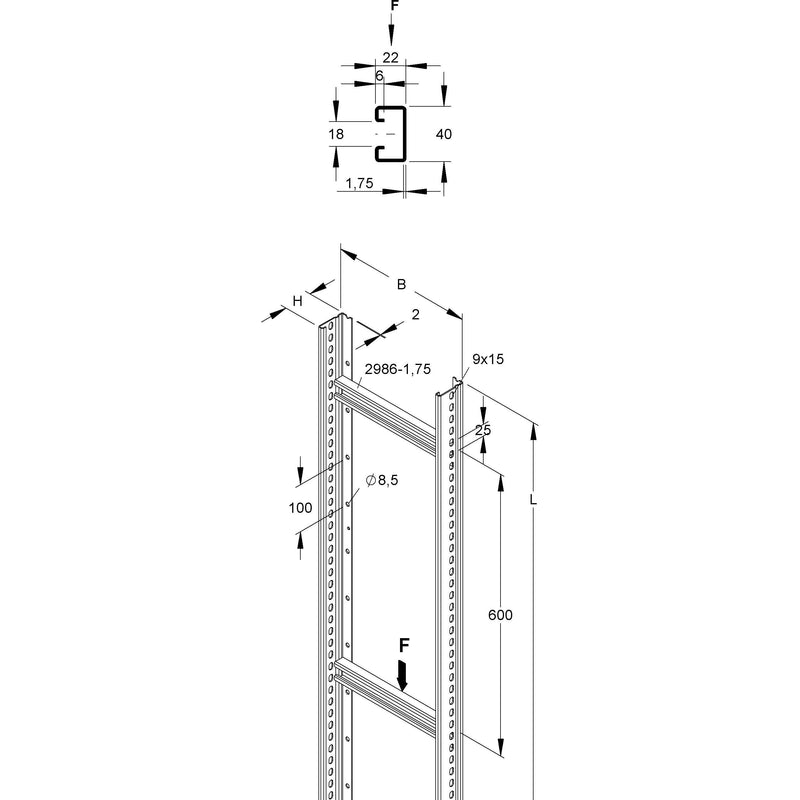

Steigetrasse nach DIN EN 61537, für die Wandmontage, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 18 mm Schlitzweite. Passende Bügelschellen (BU... und BUK...). Abmessungen (ca. Maße) H x B : 60 x 500 mm Materialstärke Holm : 2 mm Sprossenabstand : 600 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 mm mittiger Abstand : 100 mm Tragfähigkeit bei B/2 : 1,75 kN Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 17800 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	vollgenietet
Höhe	60 mm
Breite	500 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	17800 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	600 mm
Steigetrasse	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	4,43982 kg/m

Lieferumfang:
1 x Niedax - Kabelleiter Steigetrasse STM 60.506/3 F feuerv. − 3 Meter
