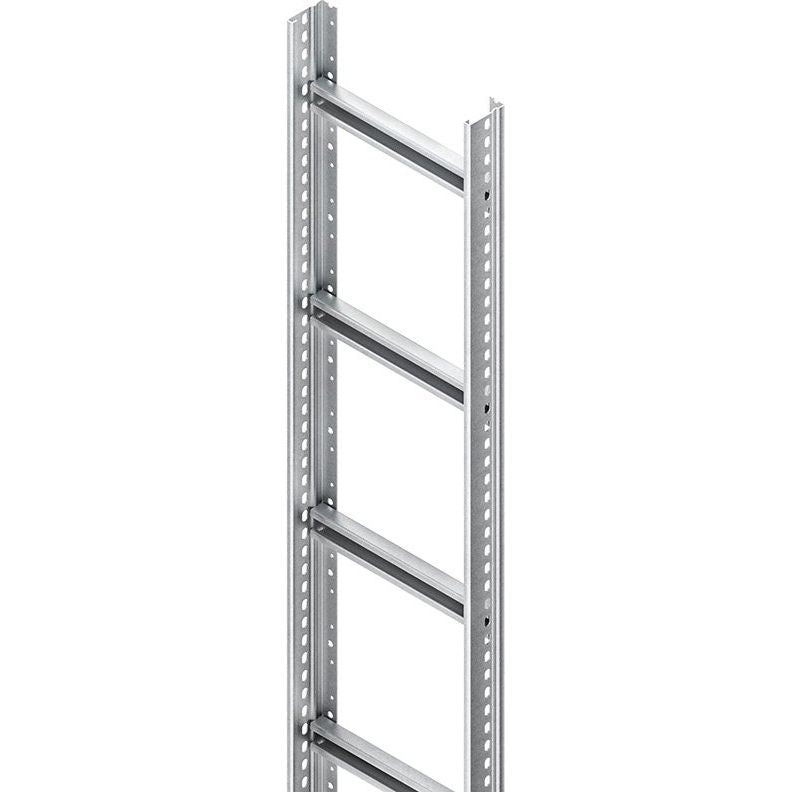

Niedax - Kabelleiter Steigetrasse STM 60.403/3 − 3 Meter

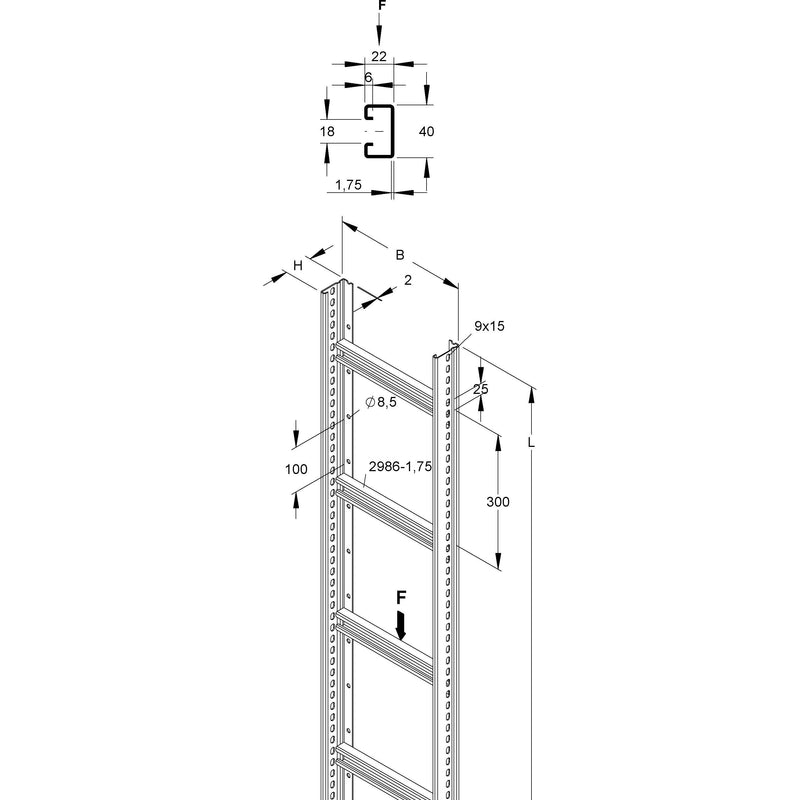

Steigetrasse nach DIN EN 61537, für die Wandmontage, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 18 mm Schlitzweite. Passende Bügelschellen (BU... und BUK...). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke Holm : 2 mm Sprossenabstand : 300 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 mm und Ø 5,4 mm mittiger Abstand : 100 mm und 50 mm Tragfähigkeit bei B/2 : 1,75 kN Lieferlänge L : 3000 mm Transportlänge : 3000 mm + B Nutzbarer Querschnitt : 14200 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	vollgenietet
Höhe	60 mm
Breite	400 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	14200 mm²
Geeignet für Funktionserhalt	ja
Sprossenmittenabstand	300 mm
Steigetrasse	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	bandverzinkt
Gewicht	4,71257 kg/m

Lieferumfang:
1 x Niedax - Kabelleiter Steigetrasse STM 60.403/3 (3 Meter)
