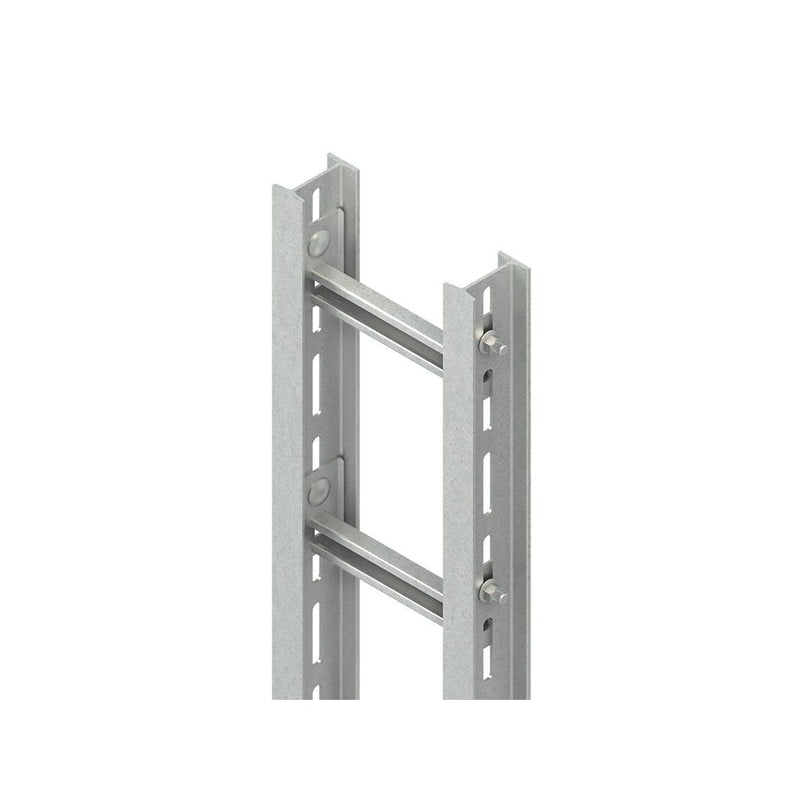

Niedax - Kabelleiter Steigetrasse STIC 86/1203 80x1280x6000mm − 6 Meter

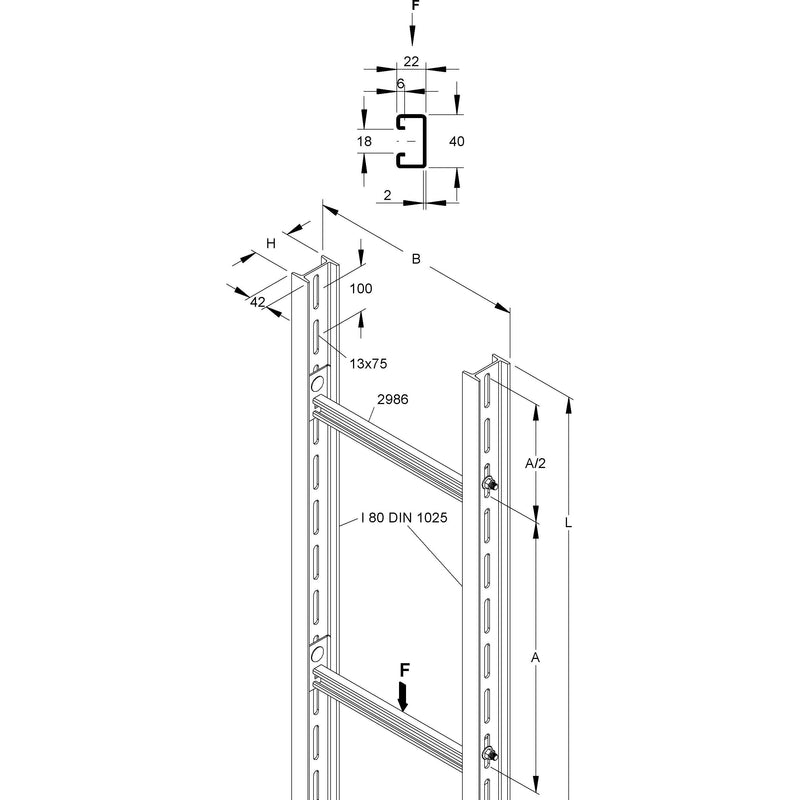

Steigetrasse nach DIN EN 61537, schwere Ausführung, bestehend aus warmgewalzten durchgehend perforierten Profilen I 80 nach DIN 1025 und einschraubbaren C-Profil Sprossen 2986 mit 18 mm Schlitzweite, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die durchgehende Perforation der Seitenholme ermöglicht den Einbau zusätzlicher Sprossen, beispielsweise wechselseitig, für beidseitige Belegung. Die Lieferung erfolgt aus transporttechnischen Gründen als Bausatz. Passende Bügelschellen (BU... und BUK...). Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 80 x 1280 mm Holm Abmessungen : 80 x 42 mm Sprossenabstand : 300 mm Anzahl der Sprossen : 20 Stück 3-seitige Holmlanglochung : 13 x 75 mm mittiger Abstand : 100 mm Tragfähigkeit bei B/2 : 1 kN Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 69368 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	sonstige
Höhe	80 mm
Breite	1280 mm
Länge	6000 mm
Arbeitslänge	6000 mm
Nutzbarer Querschnitt	69368 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	300 mm
Steigetrasse	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	21,149 kg/m

Lieferumfang:
1 x Kabelleiter Steigetrasse STIC 86/1203 (als Bausatz)
