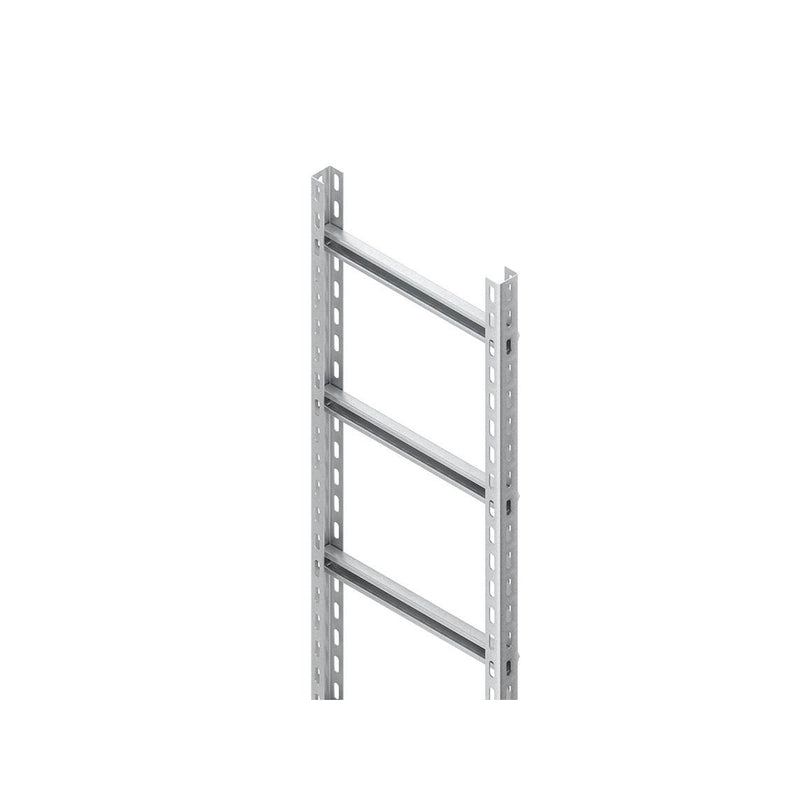

Niedax - Kabelleiter Steigetrasse, 45x308x3000 STUC 45/303/3 S 45x308x3000mm − 3 Meter

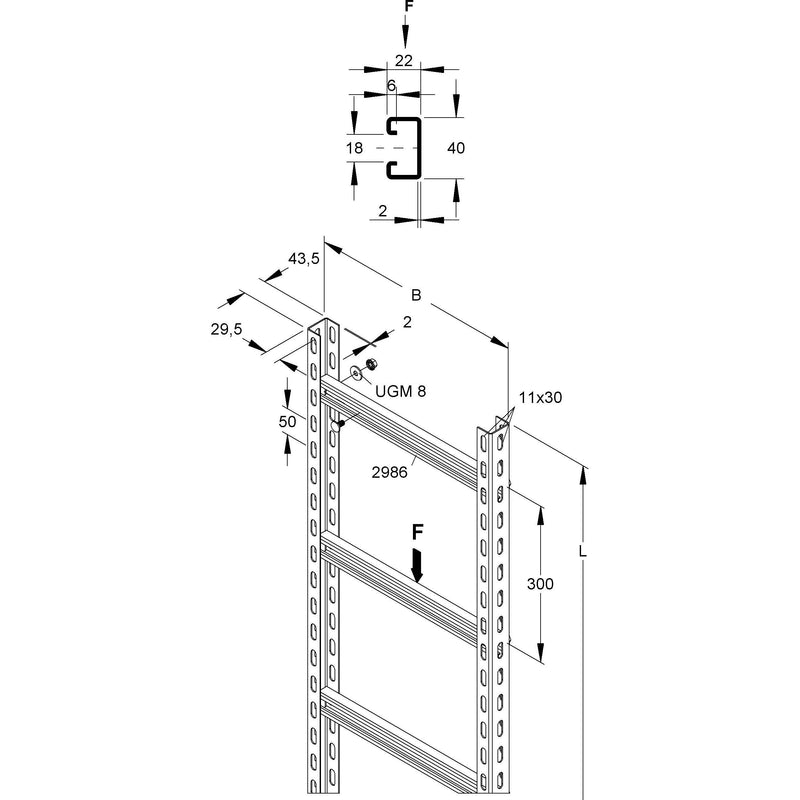

Steigetrasse nach DIN EN 61537, bestehend aus 2 dreiseitig durchgehend perforierten Profilen U 4530 und einschraubbaren C-Profil Sprossen 2986 mit 18 mm Schlitzweite, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die durchgehende Perforation der Seitenholme ermöglicht den Einbau zusätzlicher Sprossen, beispielsweise wechselseitig, für beidseitige Belegung. Die Lieferung erfolgt aus transporttechnischen Gründen als Bausatz. Passende Bügelschellen (BU... und BUK...). Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 43,5 x 308 mm Holm Abmessungen : 29,5 x 43,5 x 29,5 mm Materialstärke Holm : 2 mm Sprossenabstand : 300 mm Anzahl der Sprossen : 10 Stück 3-seitige Holmlanglochung : 11 x 30 mm mittiger Abstand : 50 mm Kombilochung der Sprosse : 9 x 16 mm und Ø 11 mm mittiger Abstand : 25 mm Tragfähigkeit bei B/2 : 1,75 kN Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 4233 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	sonstige
Höhe	43,5 mm
Breite	308 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	4233 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	300 mm
Steigetrasse	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	bandverzinkt
Gewicht	4,10867 kg/m

Lieferumfang:
1 x Kabelleiter Steigetrasse (Bausatz bestehend aus 2 Seitenprofilen, 10 Sprossen und Befestigungszubehör)
