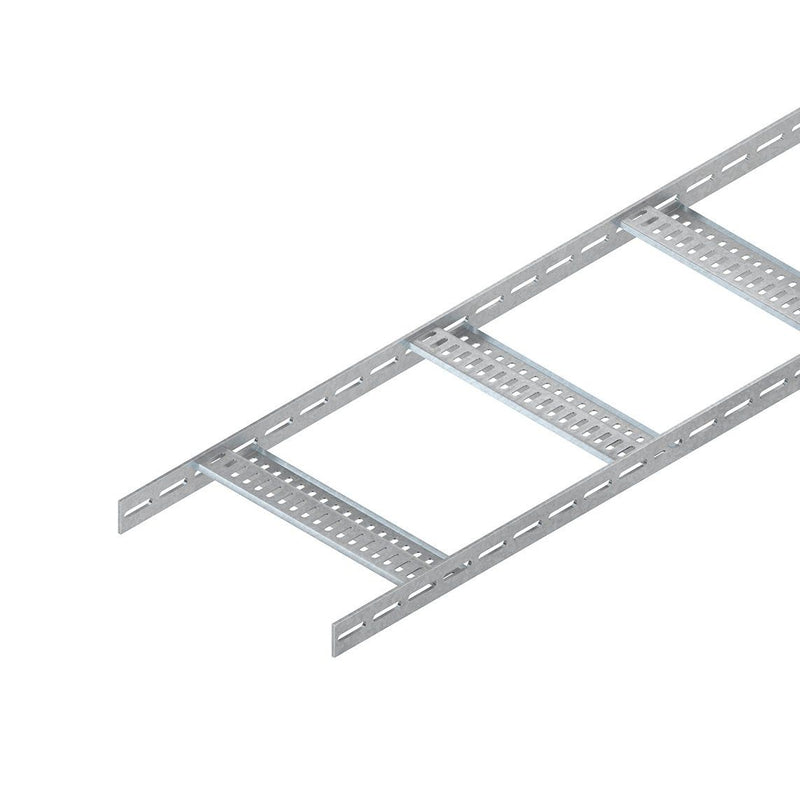

Niedax - Kabelleiter KLMZLL 40.200-300 F 40x200mm − 3 Meter

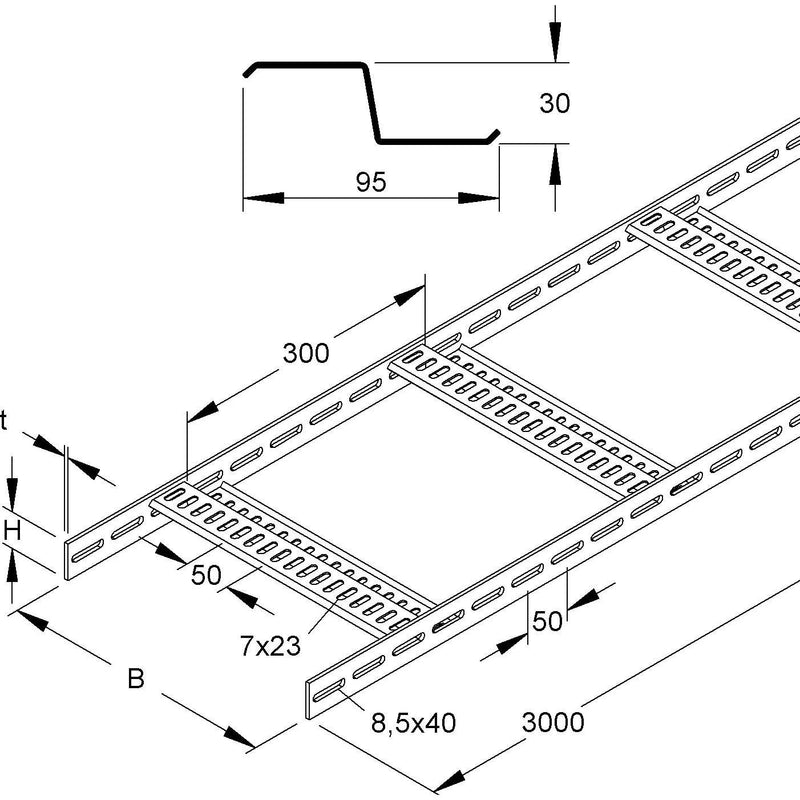

Marinekabelleiter/-steigetrasse, nach DIN EN 61537, mit durchgängig gelochten Seitenholmen und eingeschweißten, perforierten, z-förmigen Sprossen. Abmessungen (ca. Maße) H x B (innen) : 40 x 200 mm Materialstärke t : 4 mm Sprossenabstand : 300 mm Sprossenperforation : 7 x 23 mm Seitenholmlochung : 8,5 x 40 mm mittiger Abstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 2000 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	flaches Profil
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	geschweißt
Höhe	40 mm
Breite	200 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	2000 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	250 mm
Steigetrasse	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	3,19557 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	3100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	2000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	1000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	600 N/m

Lieferumfang:
1 x Kabelleiter (3000 mm)
