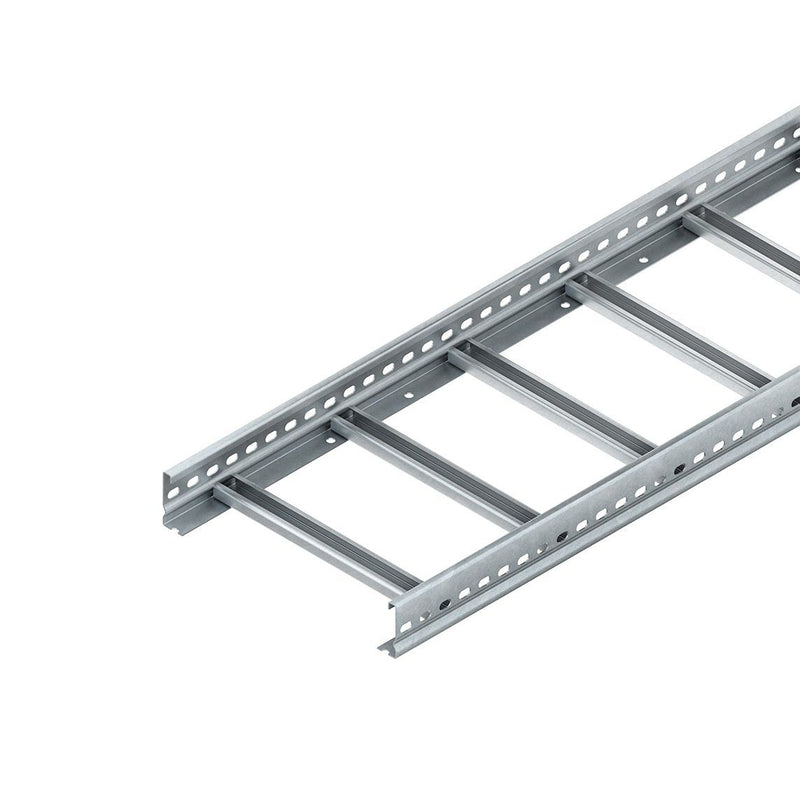

Niedax - Kabelleiter Kabelleiter, 60x400x6000 KL 60.415 E5 60x400x6000mm − 6 Meter

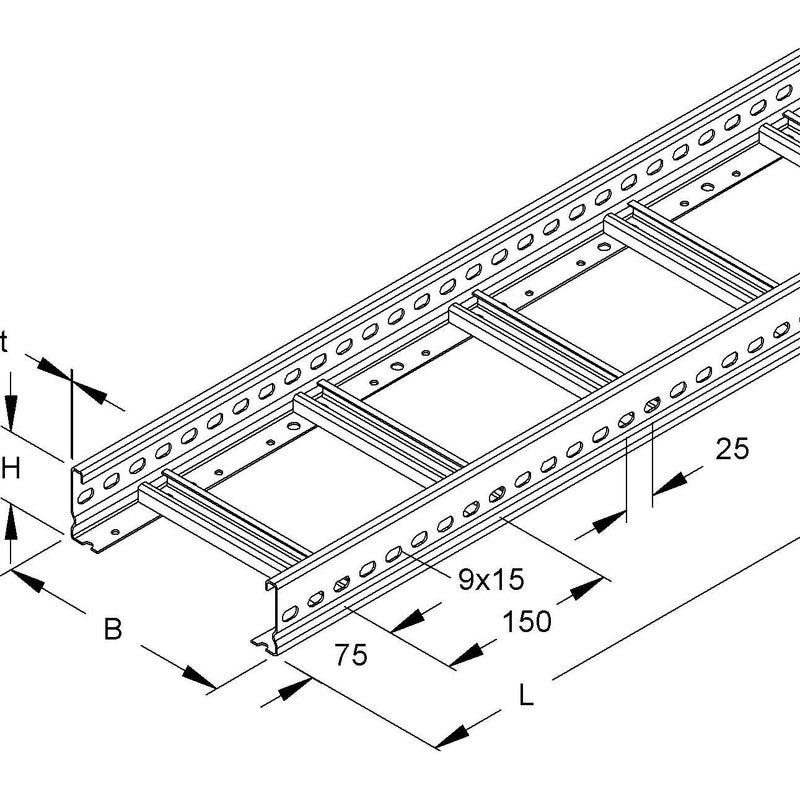

Kabelleiter nach DIN EN 61537, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 16 mm Schlitzweite. Passende Bügelschellen (B...). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke Holm : 1,5 mm Sprossenabstand : 150 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 und Ø 5,4 mm mittiger Abstand : 100 mm und 50 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 17200 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	blindgenietet
Höhe	60 mm
Breite	400 mm
Länge	6000 mm
Arbeitslänge	6000 mm
Nutzbarer Querschnitt	17200 mm²
Geeignet für Funktionserhalt	ja
Sprossenmittenabstand	150 mm
Steigetrasse	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 Ti (1.4571)
Einsatztemperatur	-20..120 °C
Oberflächenschutz	sonstige
Gewicht	4,24068 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	2700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	2100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	1550 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	400 N/m

Lieferumfang:
1 x Niedax - Kabelleiter Kabelleiter, 60x400x6000 KL 60.415 E5 60x400x6000mm − 6 Meter

Keine Downloads vorhanden.
