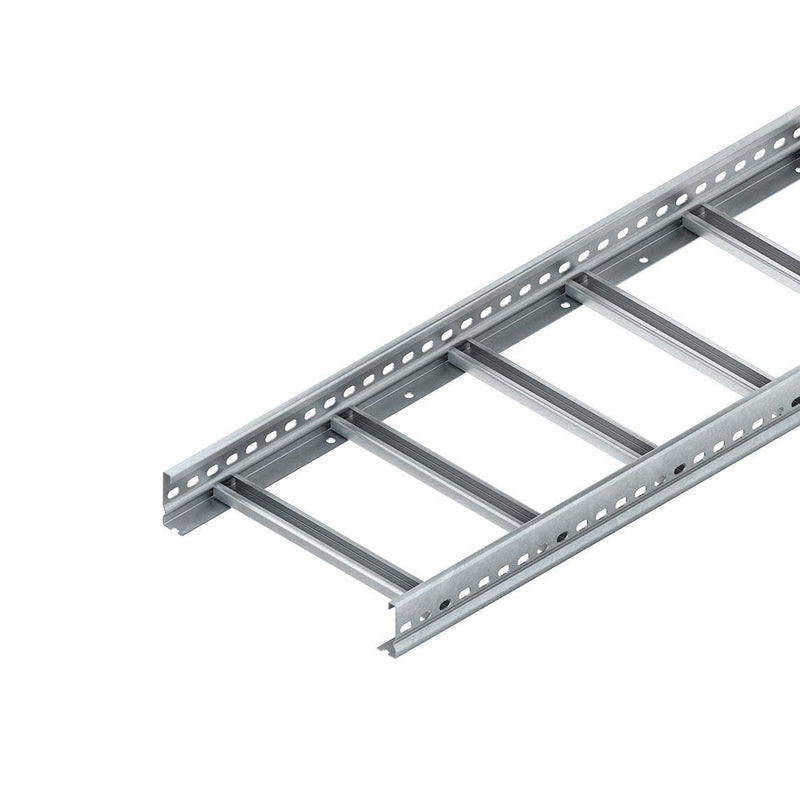

Niedax - Kabelleiter Kabelleiter, 60x200x6000 KL 60.215 E5 60x200x6000mm − 6 Meter

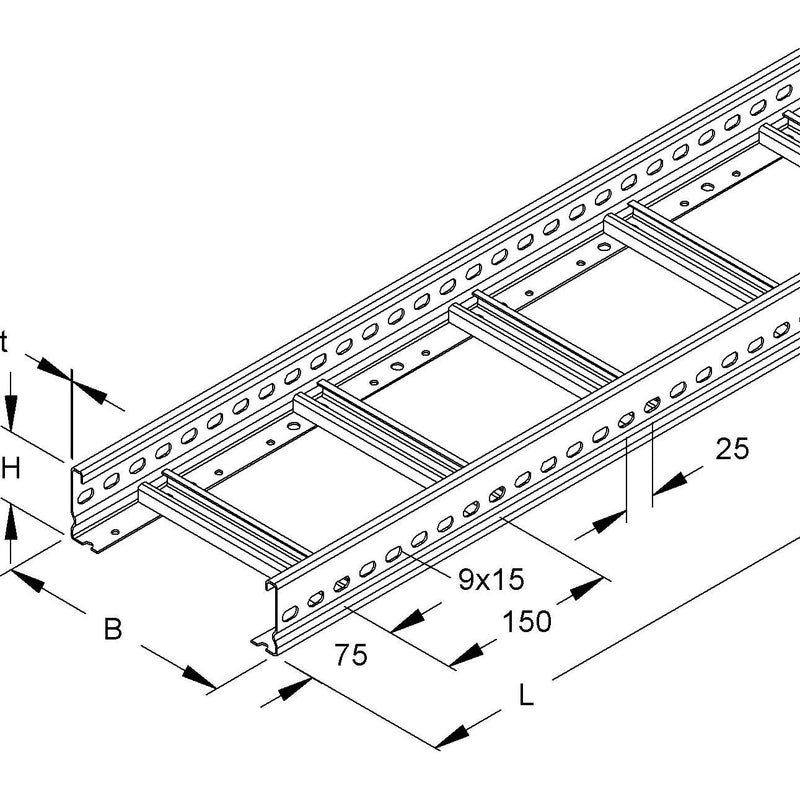

Kabelleiter nach DIN EN 61537, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 16 mm Schlitzweite. Passende Bügelschellen (B...). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke Holm : 1,5 mm Sprossenabstand : 150 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 und Ø 5,4 mm mittiger Abstand : 100 mm und 50 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 8500 mm² Werkstoff : Edelstahl, Werkstoff Nr.

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	blindgenietet
Höhe	60 mm
Breite	200 mm
Länge	6000 mm
Arbeitslänge	6000 mm
Nutzbarer Querschnitt	8500 mm²
Geeignet für Funktionserhalt	ja
Sprossenmittenabstand	150 mm
Steigetrasse	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 Ti (1.4571)
Einsatztemperatur	-20..120 °C
Oberflächenschutz	sonstige
Gewicht	3,21782 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	2700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	2100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	1550 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	400 N/m

Lieferumfang:
1 x Kabelleiter (60 x 200 x 6000 mm)
