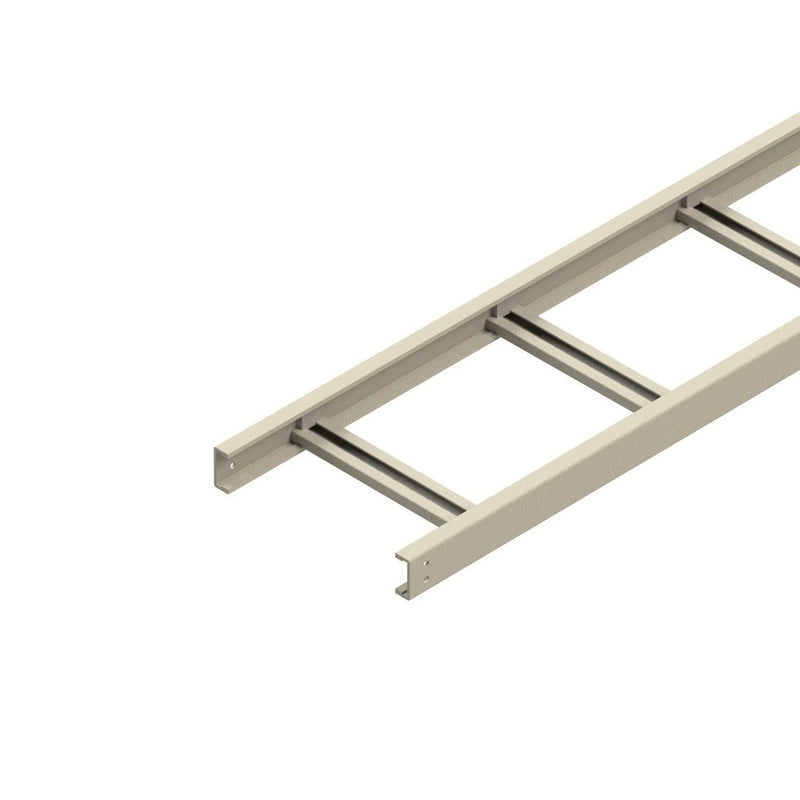

Niedax - Kabelleiter GFK-Kabelleiter ULL 150.750/3 150x750x3000mm − 3 Meter

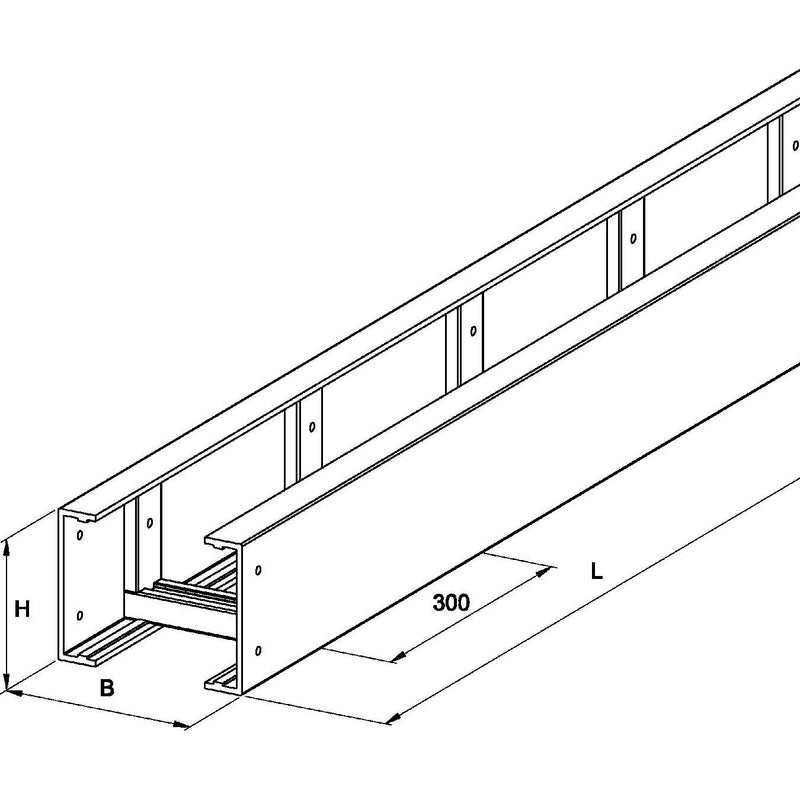

GFK-Kabelleiter nach DIN EN 61537, pultrudiert, bestehend aus U-förmig ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss und nach oben offenen, geklemmten, gelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, zur horizontalen Verlegung, halogenfrei. Die Sprossen sind mit einer metallfreien patentierten Klemmbefestigung befestigt, daher besteht die Kabelleiter zu 100% aus glasfaserverstärktem Kunststoff (GFK). Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. Abmessungen (ca. Maße) H x B : 150 x 750 mm Materialstärke Holm : 6 mm Sprossenabstand : 300 mm Sprossenperforation : Ø 10 mm mittiger Abstand : 25 mm Seitenholmlochung : Ø 8 mm mittiger Abstand : 80 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 75649 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	nein
Ausführung der Sprosse	Profil gelocht
Befestigung der Sprosse	geklickt
Höhe	150 mm
Breite	750 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	75649 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	300 mm
Steigetrasse	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Einsatztemperatur	-80..130 °C
Oberflächenschutz	sonstige
Farbe	grau
Gewicht	7,541 kg/m
RAL-Nummer	7032
Belastungstesttyp nach IEC 61537	Typ III
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	2500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	2500 N/m

Lieferumfang:
1 x Niedax - Kabelleiter GFK-Kabelleiter ULL 150.750/3 150x750x3000mm (3 Meter)
