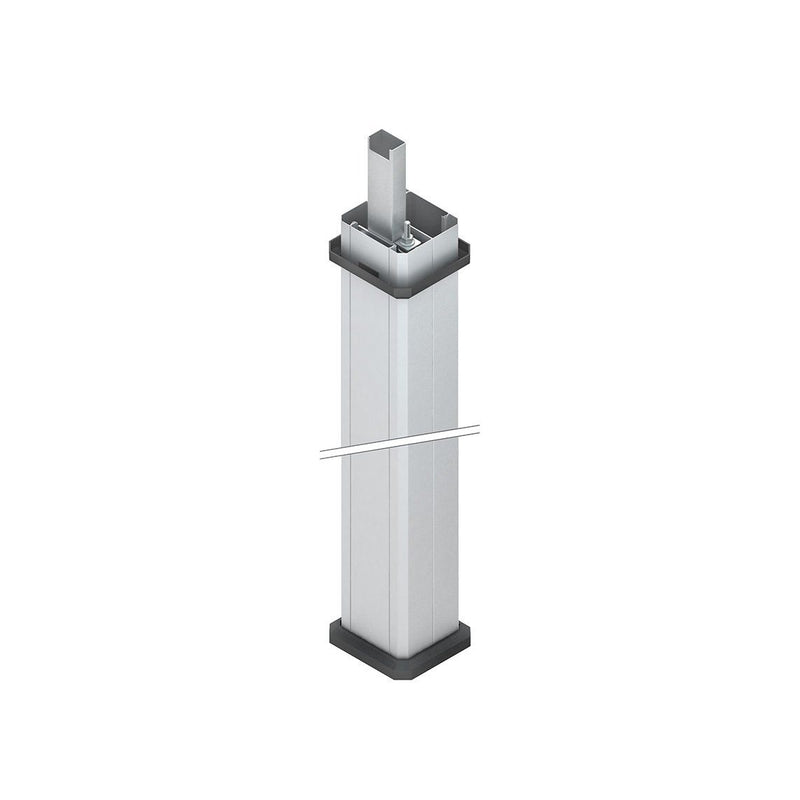

Niedax - Installationssäule Energies.Dopp.Deckel ESDD 133/2750 C

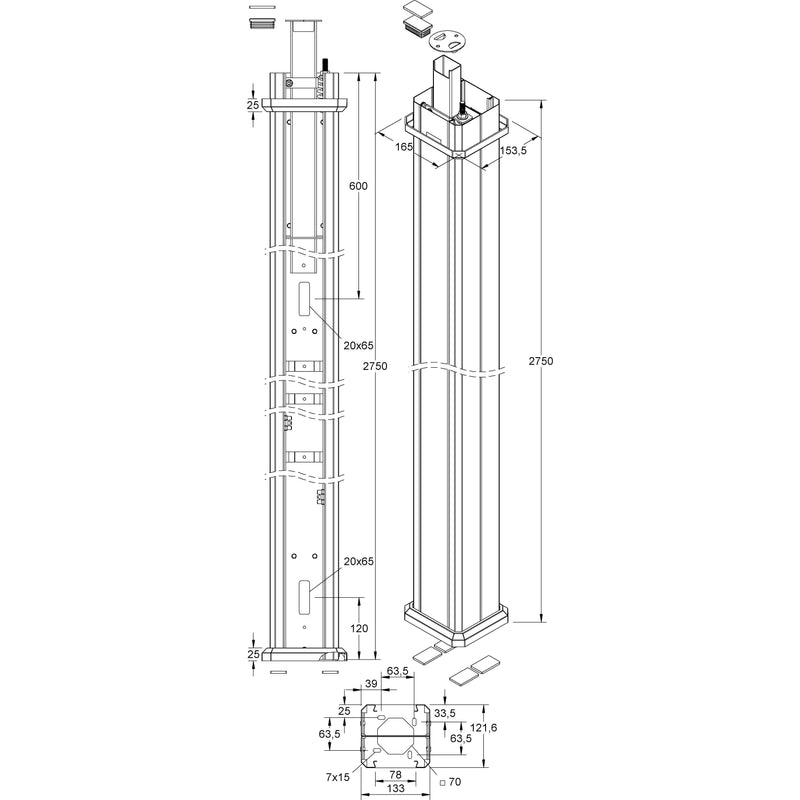

Energiesäule, zweifache Boden-/Deckensäule, zur freistehenden Montage zwischen Fußboden und Decke, mit zwei voneinander abgewandten Leitungszügen, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Einspeisung der Kabel mittels eingestanzter Kabeldurchführöffnung in der Befestigungsplatte durch den Fußboden oder von der Decke und zur Verbindung der Leitungszüge, geklemmte oder geschraubte Montage möglich, Deckelöffnung des Leitungszuges 78 mm zur Gerätemontage mittels frontrastbarer Geräteeinbaudose, für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden. VDE zertifiziert bis zu 3 m reine Gerätekanallänge (ohne Spannvorrichtung)! Set besteht aus: 1 zweizügige Säule mit Boden - Befestigungsplatte 2 Stahldeckel GDS 78, Länge 2750 mm 1 Decken - Befestigungsplatte (zur Schraubbefestigung) 1 Kunststoffkappe (zur Klemmbefestigung) 5 Zellgummiunterlagen (zur Klemmbefestigung) 2 Rosetten aus schwarzem Kunststoff, flammwidrig 6 Kabelhalteklammern GKF 78 4 Potentialausgleichsklemmen GPK 63 Abmessungen (ca. Maße) B x T : 133 x 122 mm Gesamthöhe H : 2750 mm für variable Deckenhöhen von : 2770 - 3070 mm Nutzbarer Querschnitt : 10860 mm² Farbton : [Kundenangabe erforderlich] RAL : [Kundenangabe erforderlich] Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Säulenform	rechteckig
Ausführung	doppelseitig
Vorverdrahtet	nein
Verstellbar	nein
Säulenhöhe	2750 mm
Säulentiefe	133 mm
Säulenbreite	121 mm
Durchmesser	133 mm
Anzahl der einsetzbaren Oberteile	2
Oberteilbreite	78 mm
Tiefe des Oberteils	11,6 mm
Befestigungsart	schrauben
Ortsveränderlich	nein
Geeignet für Deckenmontage	ja
Geeignet für Bodenmontage	ja
Kabeleinführung	oben/unten
Durchgehendes Profil	ja
Werkstoff der Installationssäule	Stahl
Werkstoffgüte Installationssäule	sonstige
Werkstoff der Installationssäule halogenfrei	ja
Oberflächenschutz Säule	bandverzinkt und beschichtet
Farbe der Säule	sonstige
Werkstoff des Oberteils	Stahl
Werkstoffgüte Oberteil	sonstige
Werkstoff des Oberteils halogenfrei	ja
Oberfläche Oberteil	bandverzinkt und beschichtet
Farbe Oberteil	sonstige
Nutzbarer Querschnitt	10860 mm²

Lieferumfang:
1 x zweizügige Säule mit Boden-Befestigungsplatte

Keine Downloads vorhanden.
