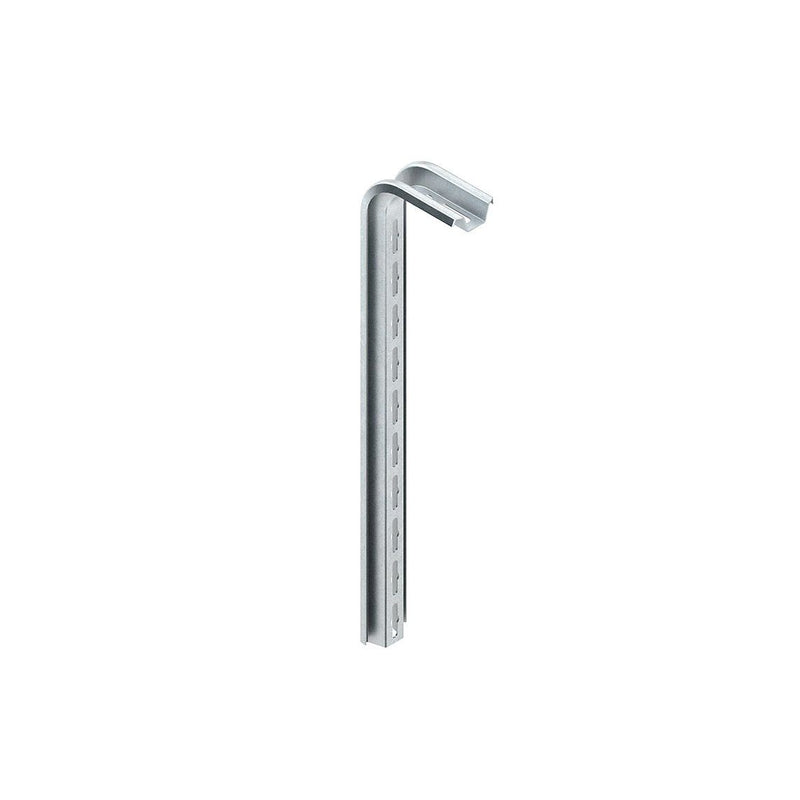

Niedax - Hängestiel für Kabeltragsystem Tragkonsole TKS 600 E3

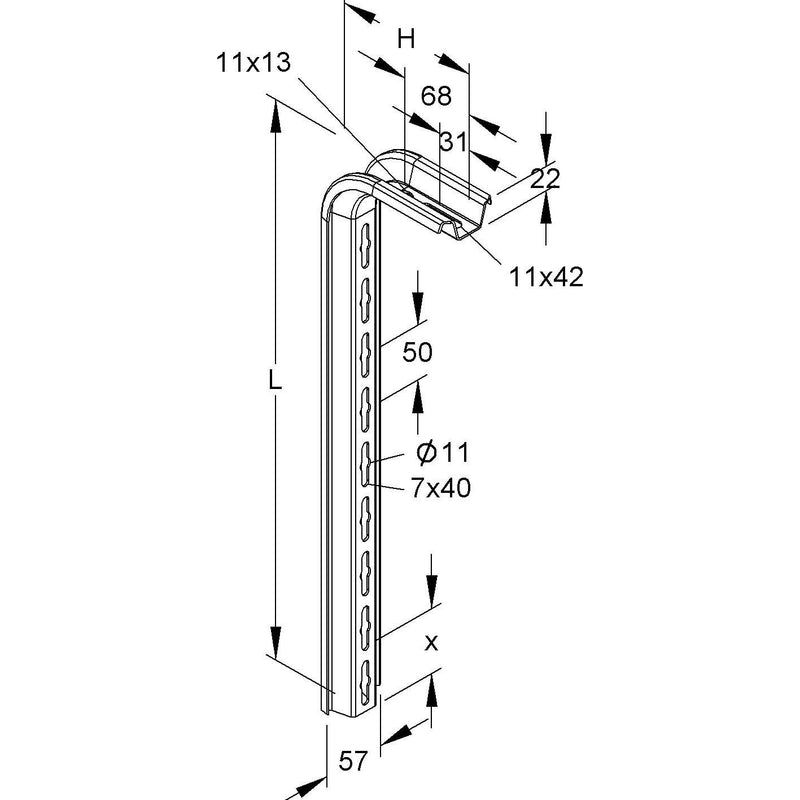

Hängestiel, für die Montage an waagerechten Decken. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 E3 bei der Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 E3 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muß der Ausleger im Abstand von X = 50 mm (Auslegerunterkante - Hängestielende), oberhalb des Hängestielendes montiert werden. Verwendung für : Ausleger TKS... = 400 mm Abmessungen (ca. Maße) H x B x L : 132 x 57 x 663 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	663 mm
Profilbreite	57 mm
Profilhöhe	132 mm
Ausführung	I-Profil
Tragfähigkeit	1,5 kN
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	Edelstahl 304 (V2A)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C
Gewicht	0,9685 kg

Lieferumfang:
1 x Hängestiel TKS 600 E3
