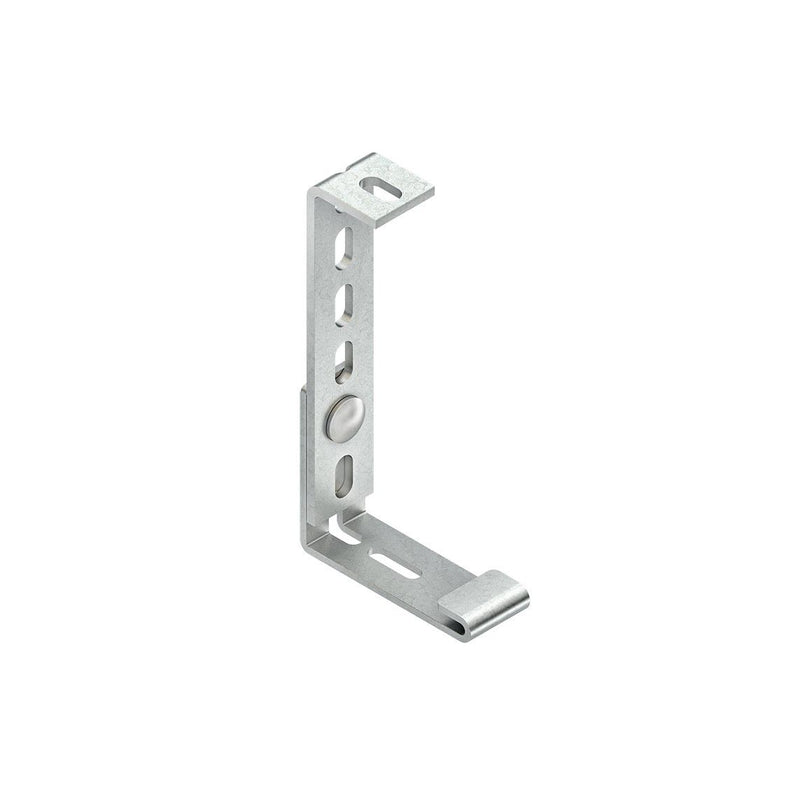

Niedax - Hängestiel für Kabeltragsystem Standardhalter GRSH 30 F − 10 Stück

Gitterrinnen-Standardhalter, für Gitterrinnen mit mind. zwei Bodenlängsdrähten mit einem mittigen Abstand von 50 mm, zur mittigen oder versetzt angeordneten Deckenabhängung für Gitterrinnen = 200 mm Breite, zur beidseitig angeordneten Deckenabhängung (innerhalb und außerhalb des Gitterrinnenquerschnittes) für Gitterrinnen = 300 mm Breite, Einbau in Längsrichtung nur für Gitterrinnen mit einem Querdrahtabstand von 75 mm möglich, schraublose Befestigung im Boden der Gitterinnen, zur Kippsicherung der Gitterrinnen eine Hakenschraube GRSM 6 bitte gesondert bestellen. Bei Einleitung großer Lasten in deckenabgehängte Gitterrinnen ab 200 mm Breite sind diese gegen Durchbiegung zu unterstützen! Verwendbar für : Wandmontage = 100 mm Gitterrinnenbreite GR... .100 GRS 60.100 mittige und versetzte Anordnung = 200 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .100 - ... GRS 60.100 - ... GRC 60.200 GRCI 50.200 MTC... .100 - ... Ausnahme Mini-Gitterrinnen beidseitige Anordnung außerhalb des Gitterrinnenquerschnittes = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .300 - ... GRS 60.300 - ... GRC 60.300 - ... MTC... .300 - ... beidseitige Anordnung innerhalb des Gitterrinnenquerschnittes = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .300 - ... GRS 60.300 - ... GRC 60.300 - ... GRCI 50.300 MTC... .300 - ... mittige Anordnung in Längsrichtung mit einem Querdrahtabstand von 75 mm = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GRCI 50.100 - ... .300 Ausnahme Mini-Gitterrinnen Abmessungen (ca. Maße) Höhe H x Länge L : 170 x 86,5 mm Befestigungslochung Gitterrinne : 7 x 25 mm Befestigungslochung : 9 x 18 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	86,5 mm
Profilbreite	30 mm
Profilhöhe	4 mm
Ausführung	sonstige
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C
Gewicht	0,29502 kg

Lieferumfang:
10 x Hängestiel für Kabeltragsystem Standardhalter GRSH 30 F
