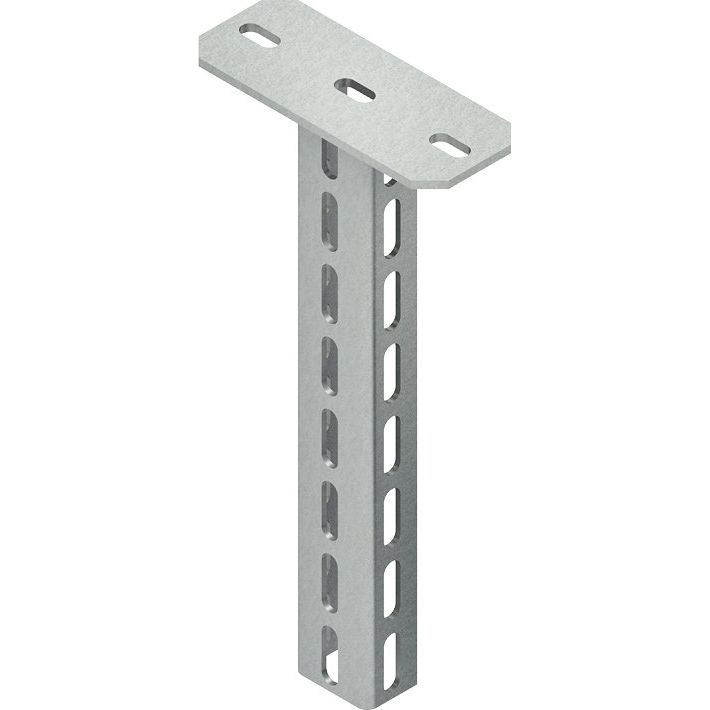

Niedax - Hängestiel für Kabeltragsystem Hängestiele HU 6040/200 E3

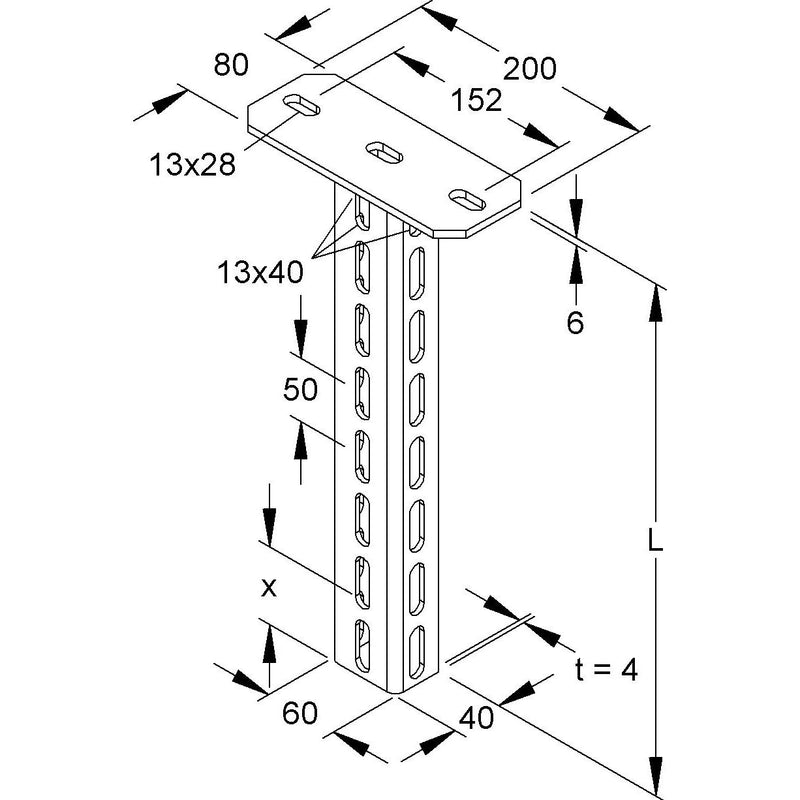

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 E3 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! VDE zertifiziert! für Ausleger : KTAM... E3 KTA... E3 KTAS... E3 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 206 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	206 mm
Profilbreite	40 mm
Profilhöhe	60 mm
Ausführung	U-Profil
Tragfähigkeit	6 kN
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	ja
Werkstoffgüte	Edelstahl 304 (V2A)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C
Gewicht	1,3102 kg

Lieferumfang:
1 x Hängestiel HU 6040/200 E3
