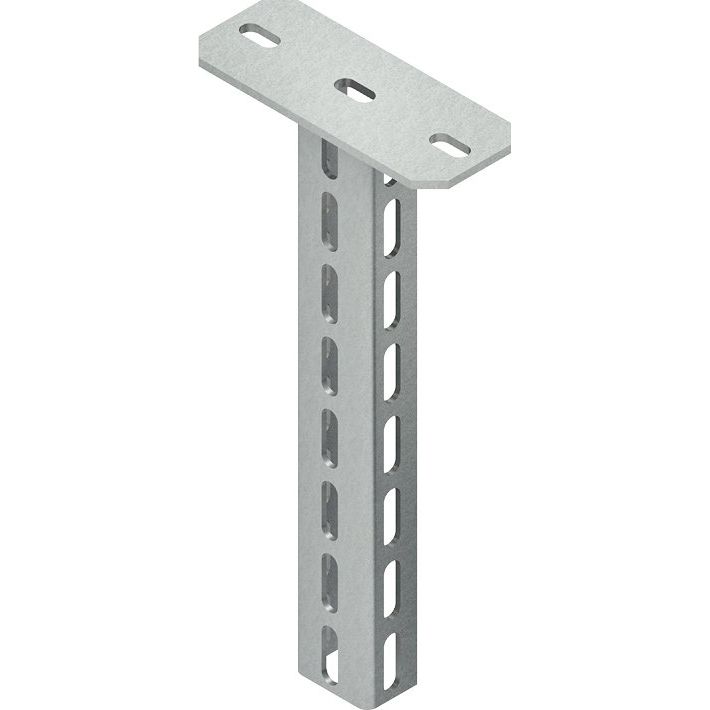

Niedax - Hängestiel für Kabeltragsystem Hängestiel U-Profil HU 6040/400 E5 60x40x406mm, eds

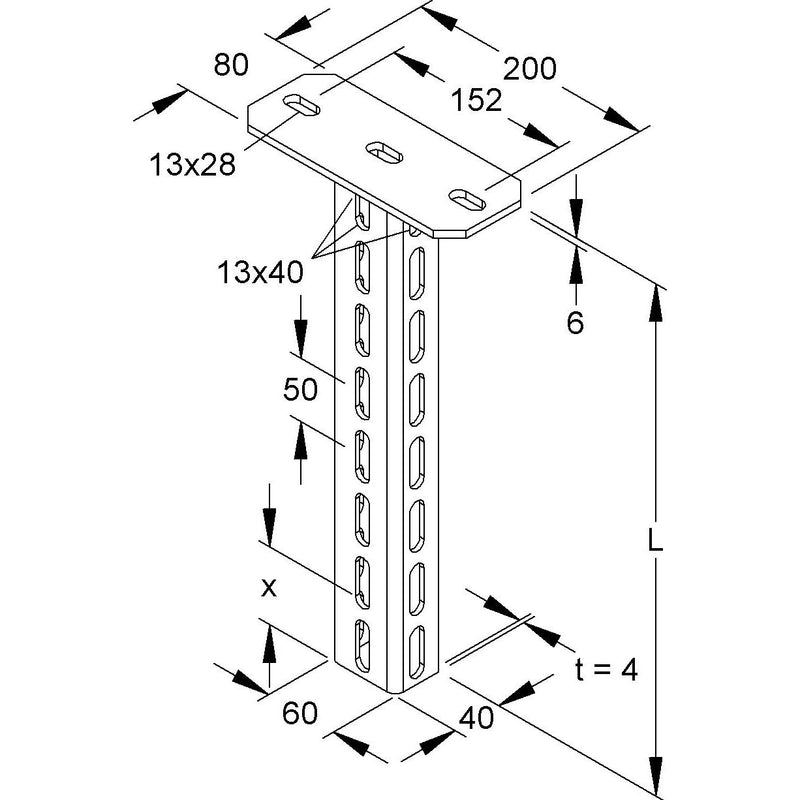

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 E5 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAM... E5 KTA... E5 KTAS... E5 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 406 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Länge	406 mm
Profilbreite	40 mm
Profilhöhe	60 mm
Ausführung	U-Profil
Tragfähigkeit	6 kN
Geeignet für Funktionserhalt	ja
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	ja
Werkstoffgüte	Edelstahl 316 (V4A)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C
Gewicht	1,9494 kg

Lieferumfang:
1 x Niedax - Hängestiel für Kabeltragsystem Hängestiel U-Profil HU 6040/400 E5 60x40x406mm, eds
