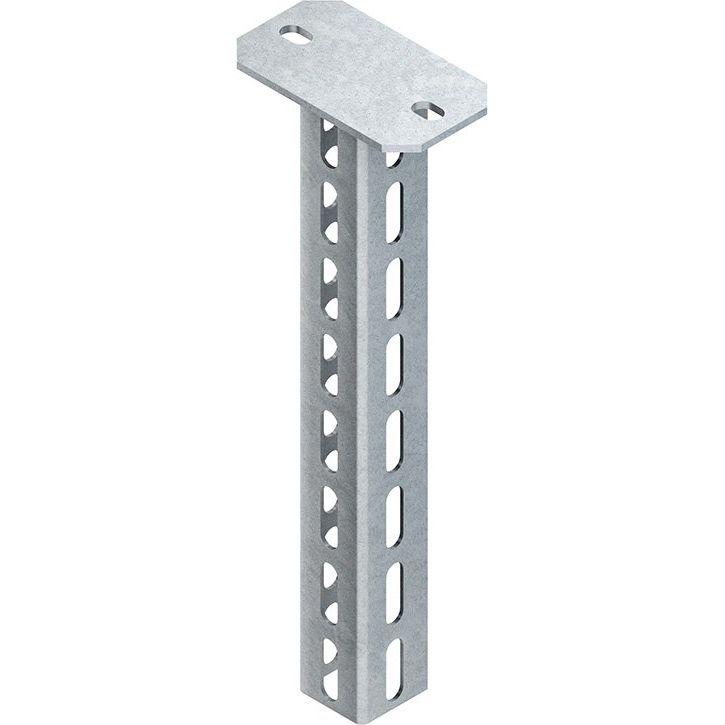

Niedax - Hängestiel für Kabeltragsystem Hängestiel U-Profil HU 5050/1000 E3 50x50x1005mm

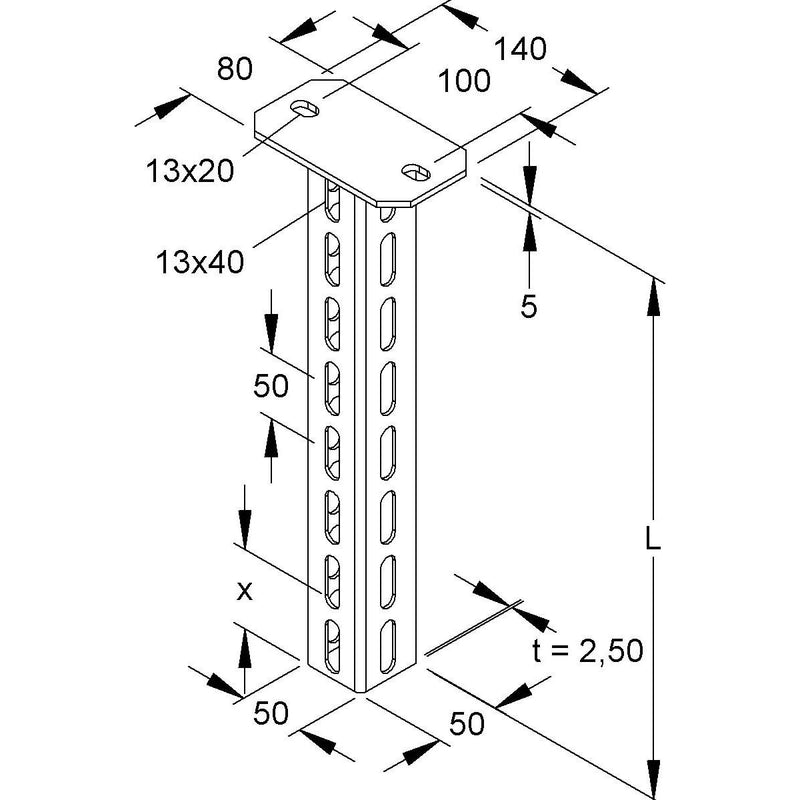

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 E3 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAM... E3 KTA... E3 Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1005 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	1005 mm
Profilbreite	50 mm
Profilhöhe	50 mm
Ausführung	U-Profil
Tragfähigkeit	4 kN
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	ja
Werkstoffgüte	Edelstahl 304 (V2A)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C
Gewicht	2,63 kg

Lieferumfang:
1 x Hängestiel U-Profil HU 5050/1000 E3
