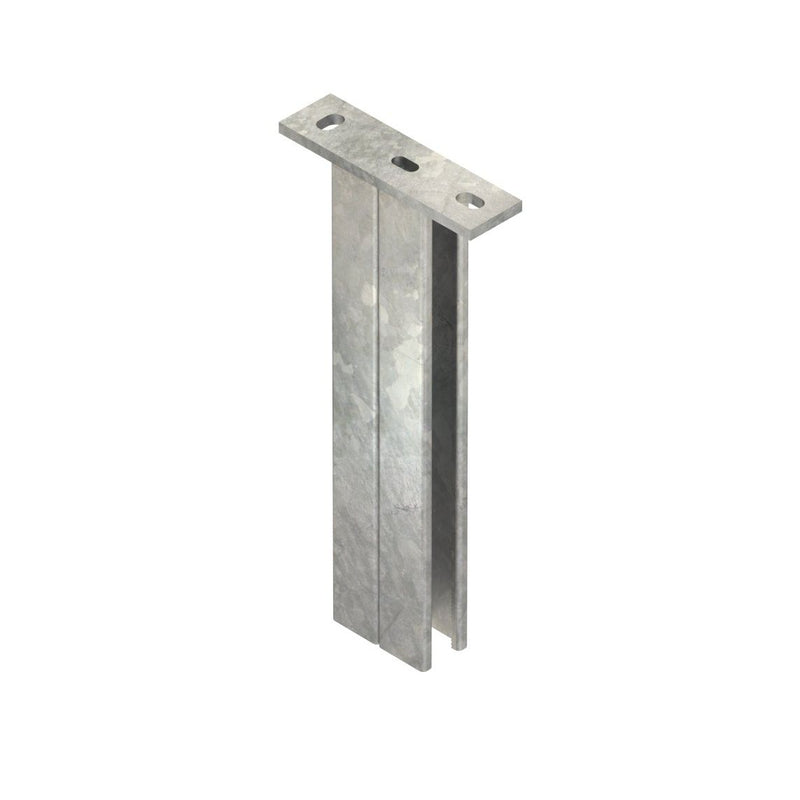

Niedax - Hängestiel für Kabeltragsystem Hängestiel HKC 96ZD/800 F

Hängestiel STRUT, schwere Ausführung, mit angeschweißter Kopfplatte, C-Profile ungelocht, System HKC 96ZD/..., für STRUT Ausleger HKC 96Z/..., zur ein- und beidseitigen (horizontal auf gleicher Höhe bzw. höhenversetzt) Verlegung. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=30 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Verwendung für : Ausleger HKC 96Z/... = 650 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 166 x 45 x 8 mm Befestigungslochung : 12,5 x 20 mm mittiger Abstand : 121 mm doppel C-Profil : 41 x 82 mm Schlitzweiten : 22 mm Gesamtlänge L inkl. Kopfplatte : 808 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	808 mm
Profilbreite	41 mm
Profilhöhe	82 mm
Ausführung	C-Profil doppelseitig
Tragfähigkeit	1,8 kN
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C
Gewicht	4,574 kg

Lieferumfang:
1 x Hängestiel HKC 96ZD/800 F
