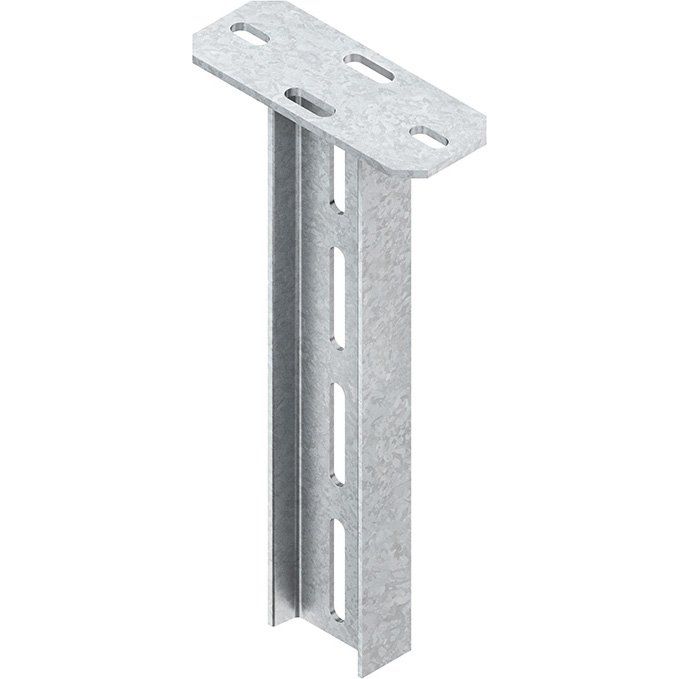

Niedax - Hängestiel für Kabeltragsystem Hängestiel HI 80/1000

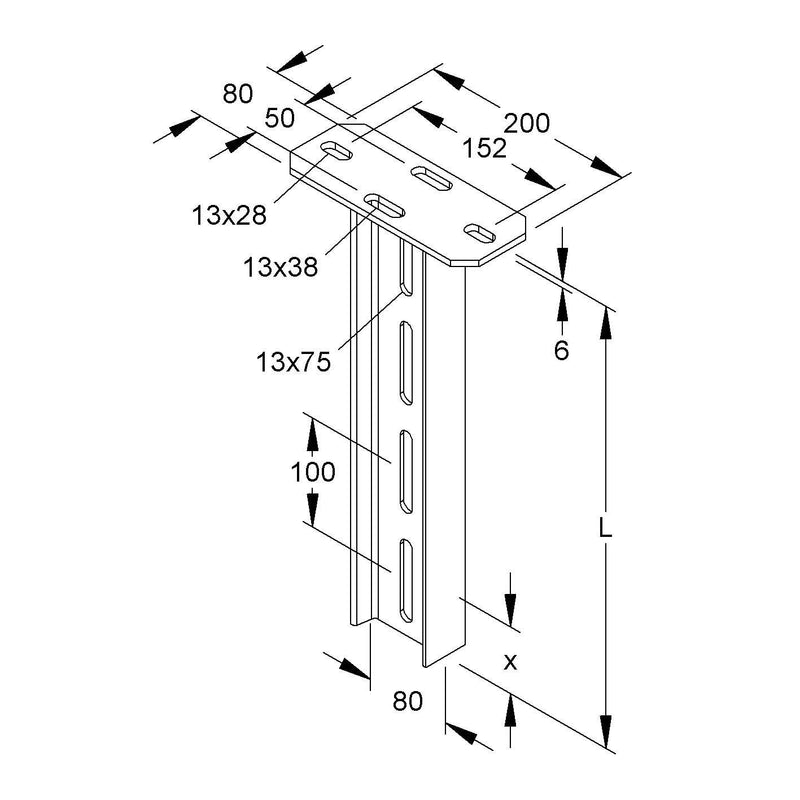

Hängestiel, I 80 Profil nach DIN 1025 mit angeschweißter Kopfplatte, System HI 80/..., für Klemmausleger, zur ein- und beidseitigen (horizontal auf gleicher Höhe bzw. höhenversetzt) Verlegung. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTT... = 600 mm Länge KTTS... = 1000 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Befestigungslochung : 13 x 38 mm mittiger Abstand : 50 mm I-Profil : 80 x 42 mm Profillochung, einreihig : 13 x 75 mm mittiger Abstand : 100 mm Gesamtlänge L : 1006 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	1006 mm
Profilbreite	42 mm
Profilhöhe	80 mm
Ausführung	I-Profil
Tragfähigkeit	10 kN
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C
Gewicht	6,95222 kg

Lieferumfang:
1 x Hängestiel HI 80/1000
