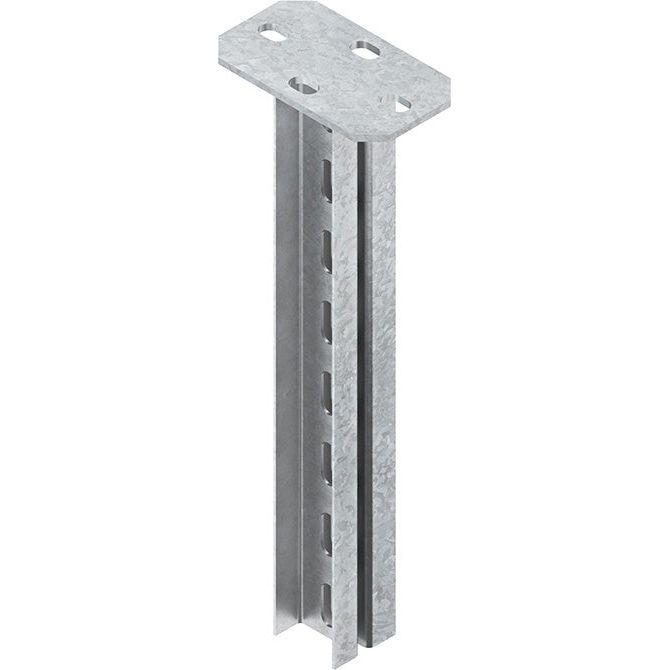

Niedax - Hängestiel für Kabeltragsystem Hängestiel HDUF 50/1300

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger : KTUM... = 400 mm Länge KTU... = 600 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil (doppelt mit 6 mm Abstand) : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1305 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	1305 mm
Profilbreite	49 mm
Profilhöhe	50 mm
Ausführung	U-Profil doppelseitig
Tragfähigkeit	4 kN
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C
Gewicht	4,01247 kg

Lieferumfang:
1 x Hängestiel HDUF 50/1300
