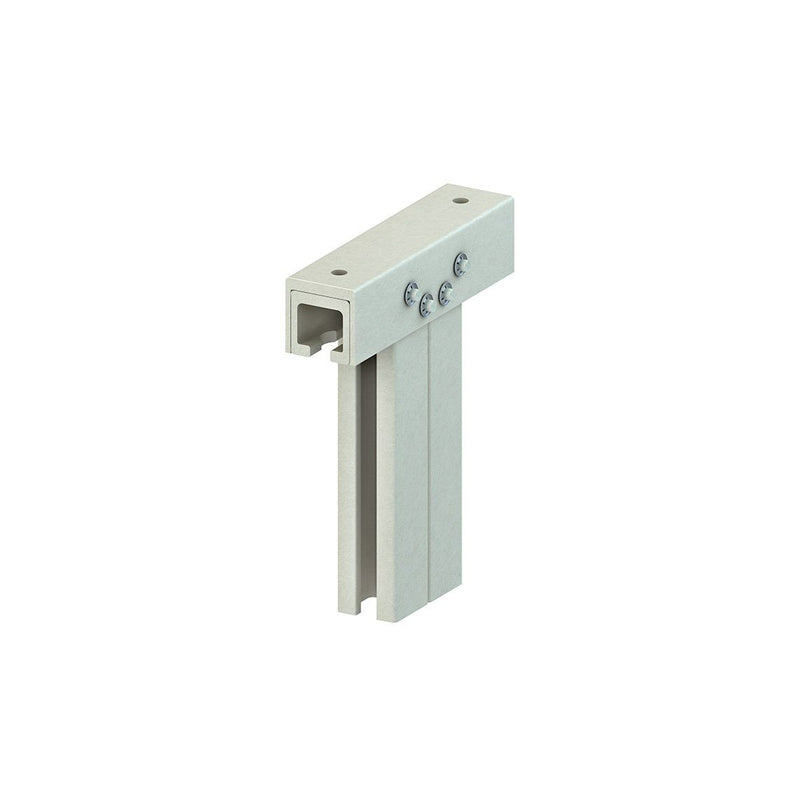

Niedax - Hängestiel für Kabeltragsystem GFK-Hängestiel FPDS 500/AC

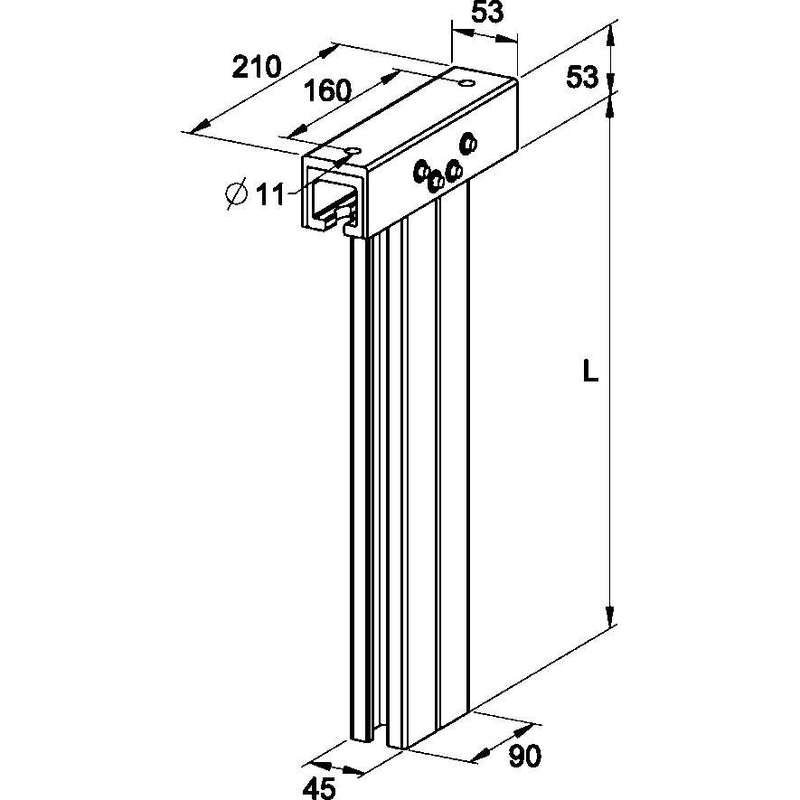

GFK-Hängestiel, pultrudiert, gefertigt mit besonders haltbarem Acrylharz, zwei senkrechte doppel C-Profile mit angeschraubter horizontaler C-Profil Befestigungsschiene, zur beidseitigen Auslegerbefestigung, anteilmäßiges Befestigungszubehör FPBGV 10 E4 bitte gesondert bestellen, halogenfrei. Die Belastungsangaben auf Zug gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Die Einleitung der Lasten in das Bauwerk ist mit der Bauleitung abzustimmen. Die jeweils gültigen Richtlinien und Bestimmungen sind zu beachten. Verwendung für : Ausleger FPAM.../AC = 300 mm Länge FPAP.../AC = 600 mm Länge Abmessungen (ca. Maße) Befestigungsschiene C-Profil H x B x L : 55 x 56 x 210 mm Befestigungslochung : 2 x Ø 11 mm mittiger Abstand : 160 mm zwei senkrechte C-Profile H x B x L je : 45 x 45 x 500 mm Materialstärke C-Profil Schenkel : 5 mm Materialstärke C-Profil Rücken : 8 mm Schlitzweite : 15 mm Gesamtlänge Hängestiel L1 : 555 mm maximale Zugbelastung beidseitig je : 1,5 kN Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Länge	500 mm
Profilbreite	45 mm
Profilhöhe	90 mm
Ausführung	C-Profil doppelseitig
Tragfähigkeit	5 kN
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032
Gewicht	2,05 kg

Lieferumfang:
1 x Niedax - Hängestiel für Kabeltragsystem GFK-Hängestiel FPDS 500/AC
