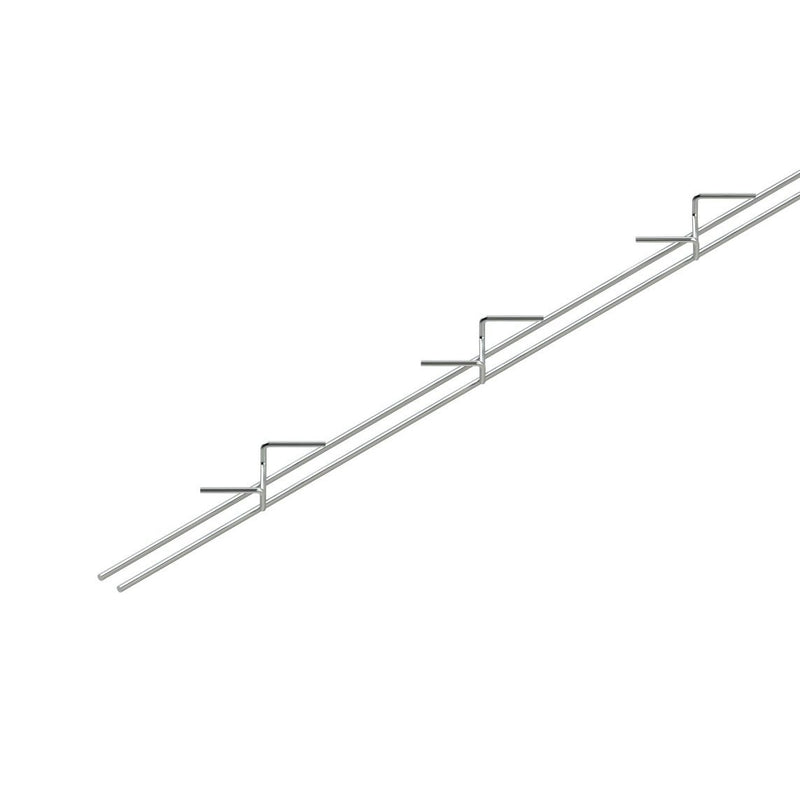

Niedax - Gitterrinne Kabelträger MCH 8.20 E3 b.8mm 8x20x2000mm − 2 Meter

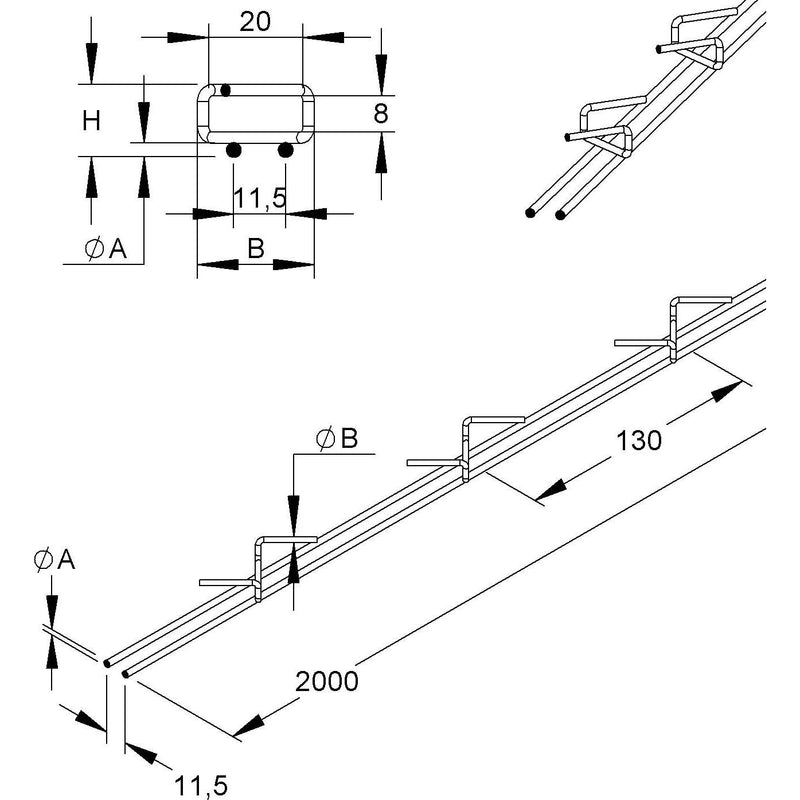

Kabelträger nach DIN EN 61537, aus Stahldrähten, punktgeschweißt, Z-förmig im Querdraht, zur Verlegung von einem Kabel Durchmesser = 8 mm, durch Z-förmige Querdrähte ist das Kabel, ohne Fädelaufwand, gesichert einzubringen, zur Befestigung sowie zur Verbindung Gitterrinnenhaltelasche GRHLG 6 mit Nagelanker NA 6X30 bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H x Breite B (außen) : 16 x 25 mm Längsdraht-Ø A : 3,0 mm mittiger Bodenlängsdrahtabstand : 11,5 mm lichtes InnenMaße Querdraht H x B : 8 x 20 mm Querdraht-Ø B : 2,5 mm Querdrahtabstand : 130 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 160 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Profilform	sonstige
Breite	25 mm
Höhe	16 mm
Länge	2000 mm
Arbeitslänge	2000 mm
Drahtdurchmesser Längsseite	3 mm
Drahtdurchmesser Querseite	2,5 mm
Nutzbarer Querschnitt	160 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige
Gewicht	0,14 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Gitterrinne Kabelträger MCH 8.20 E3 (2000 mm)
