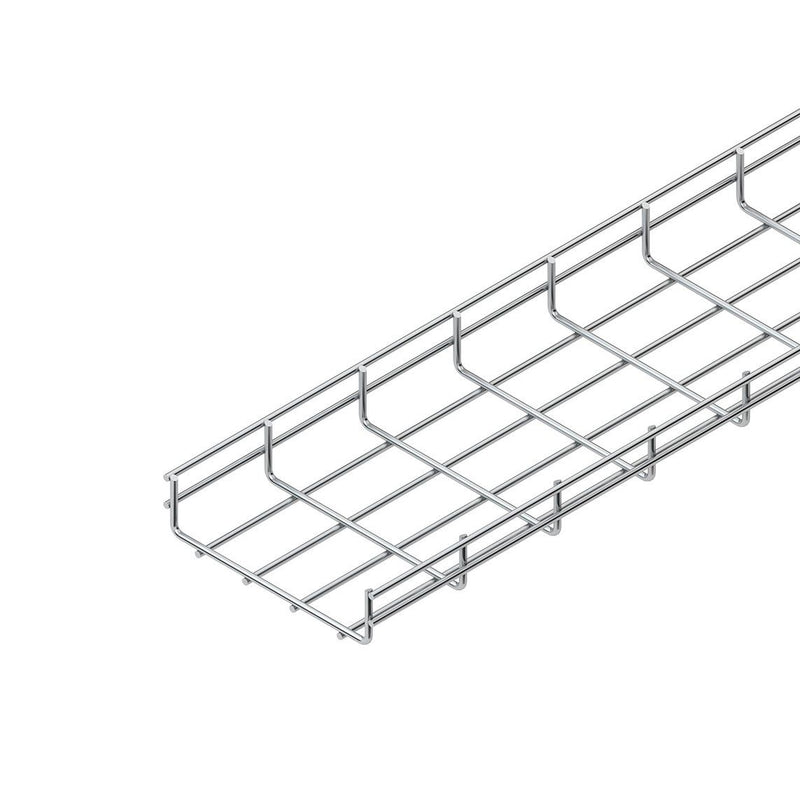

Niedax - Gitterrinne U-förmig MTS 54.200 F 54x200x3000mm − 3 Meter

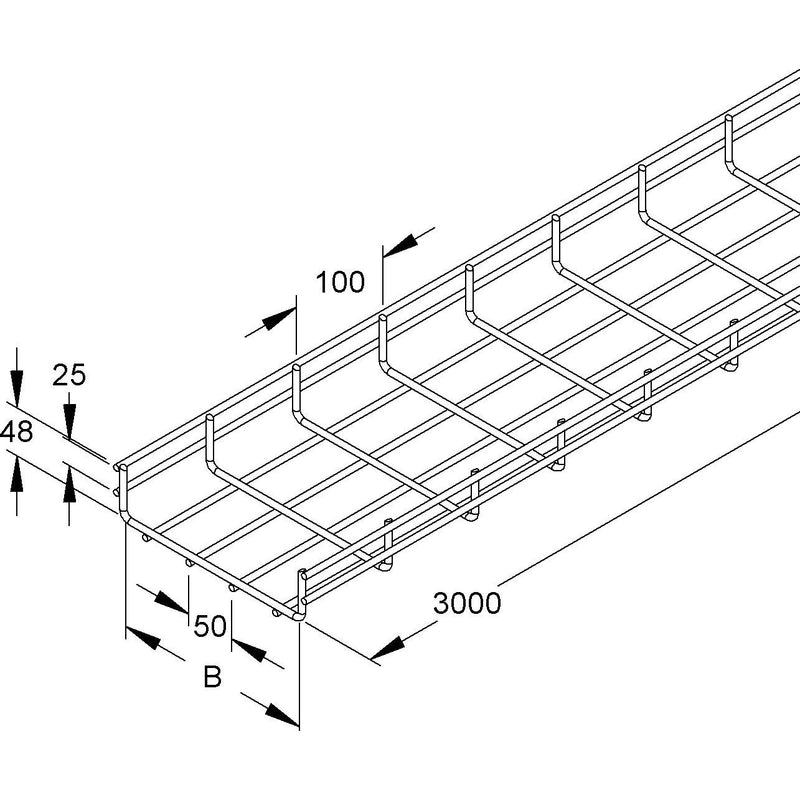

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) NennMaße H x B (innen) : 54 x 200 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Profilform	U-Form
Breite	200 mm
Höhe	54 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	6 mm
Drahtdurchmesser Querseite	6 mm
Nutzbarer Querschnitt	10220 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	2,717 kg/m
Belastungstesttyp nach IEC 61537	Typ III
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	735 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	550 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	400 N/m

Lieferumfang:
1 x Gitterrinne MTS 54.200 F

Keine Downloads vorhanden.
