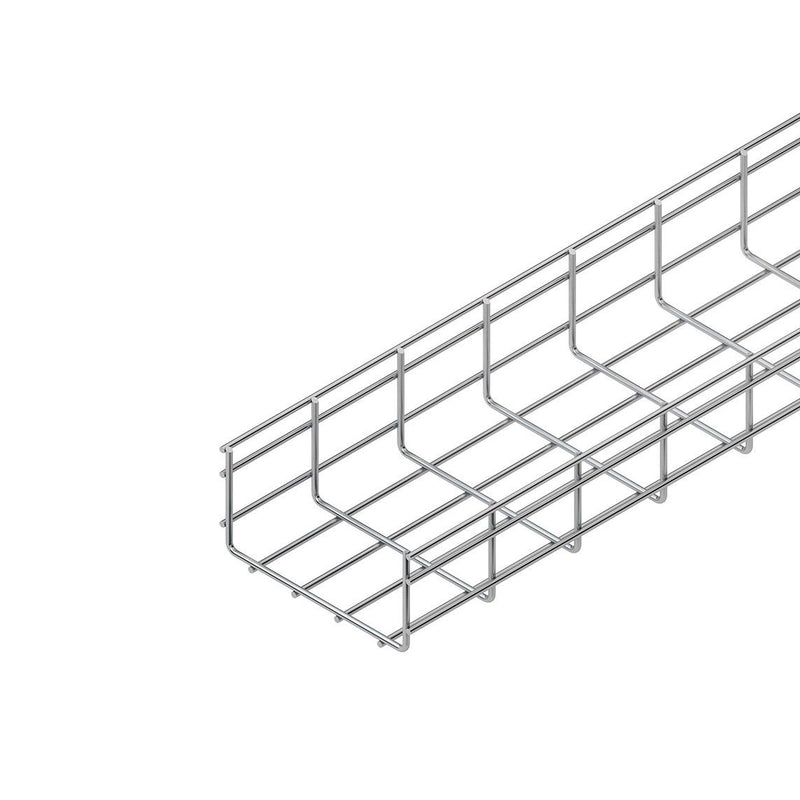

Niedax - Gitterrinne U-förmig MTS 105.100 E3 105x100x3000mm − 3 Meter

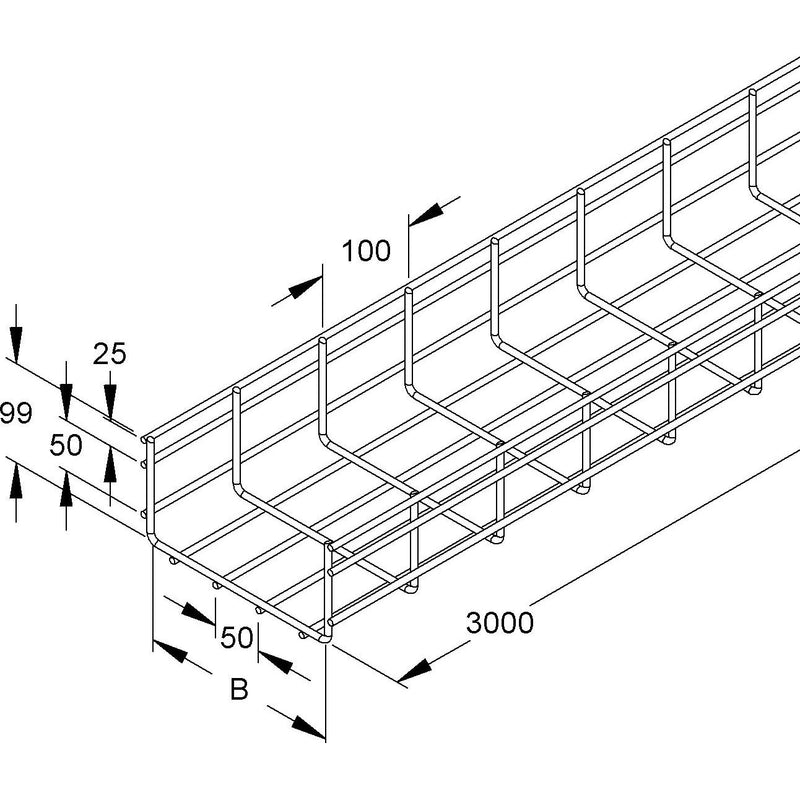

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) NennMaße H x B (innen) : 105 x 100 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 15027 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Profilform	U-Form
Breite	100 mm
Höhe	105 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	6 mm
Drahtdurchmesser Querseite	6 mm
Nutzbarer Querschnitt	10110 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige
Gewicht	2,48 kg/m
Belastungstesttyp nach IEC 61537	Typ III
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	1135 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	590 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	400 N/m

Lieferumfang:
1 x Gitterrinne 3000 mm
