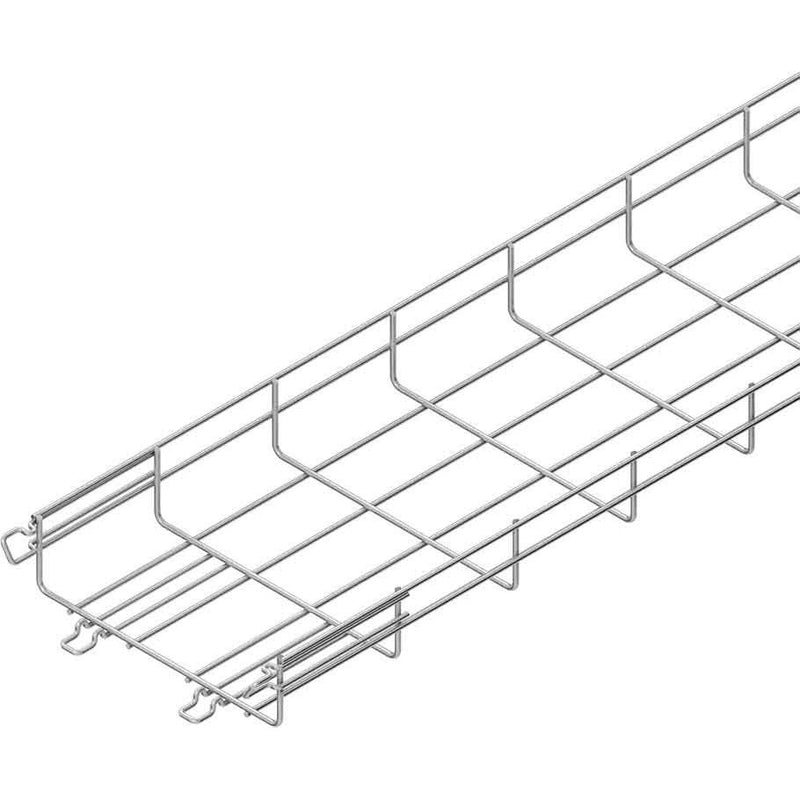

Niedax - Gitterrinne MTC 54.200 V U-förmig,54x200x3000 − 3 Meter

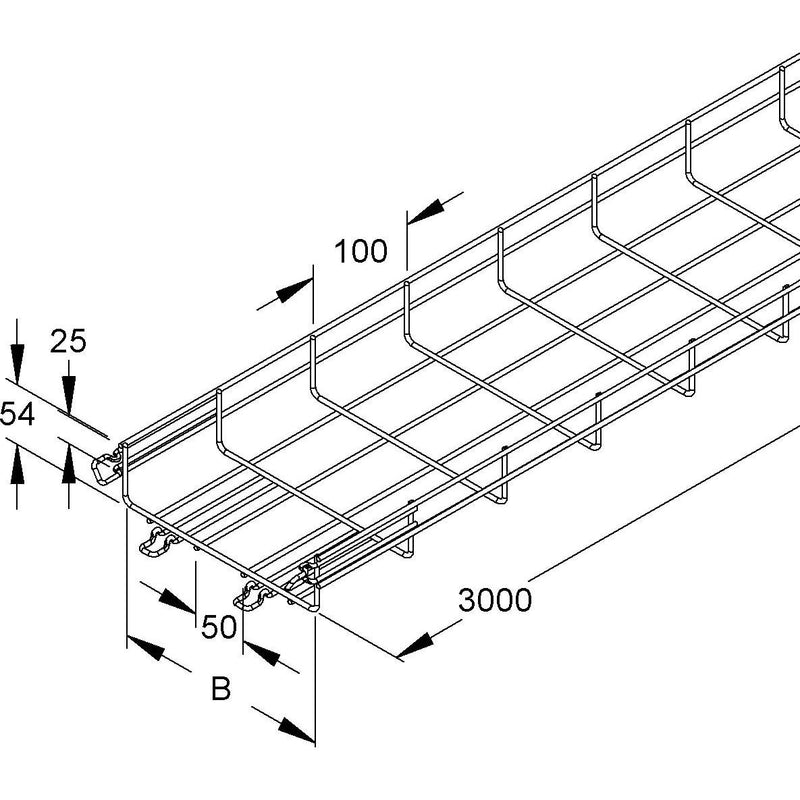

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaße H x B (innen) : 54 x 200 mm Längsdraht-Ø : 3,9 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 3,9 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Technische Details
Profilform	U-Form
Breite	200 mm
Höhe	54 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	3,9 mm
Drahtdurchmesser Querseite	3,9 mm
Nutzbarer Querschnitt	10220 mm²
Integrierte Trennwand	ohne
Ausführung	integrierter Verbinder
Art des Verbinders	Klickbefestigung
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Farbe	sonstige
Gewicht	1,04161 kg/m
Belastungstesttyp nach IEC 61537	Typ III
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	300 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	150 N/m

Lieferumfang:
1 x Gitterrinne MTC 54.200 V (3000 mm)
