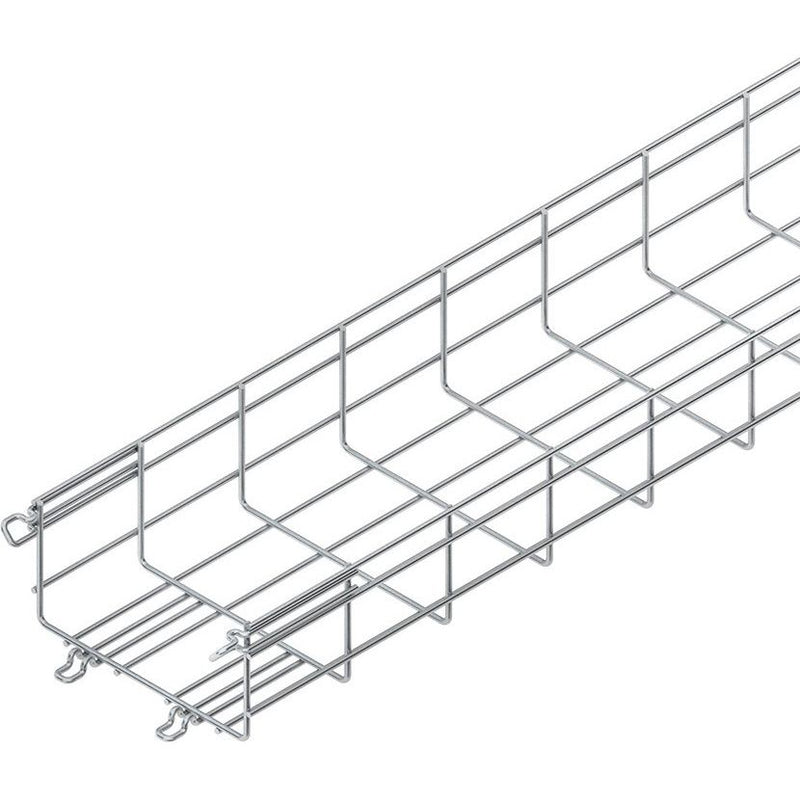

Niedax - Gitterrinne MTC 105.200 F 105x200x3000mm, CITO − 3 Meter

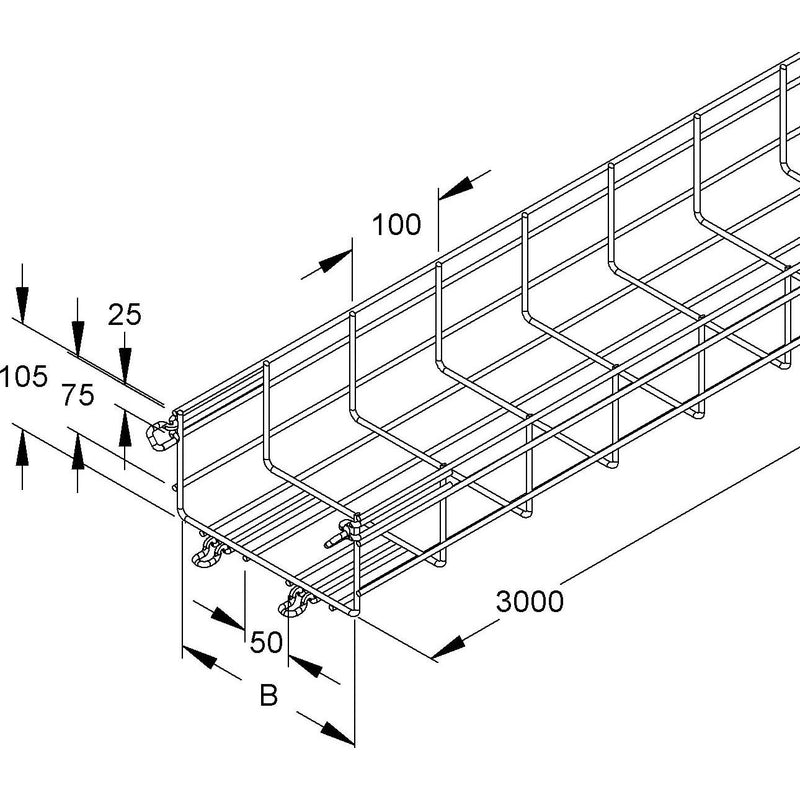

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Abmessungen (ca. Maße) Nennmaße H x B (innen) : 105 x 200 mm Längsdraht-Ø : 4,82 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 4,82 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 19972 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Profilform	U-Form
Breite	200 mm
Höhe	105 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4,82 mm
Drahtdurchmesser Querseite	4,82 mm
Nutzbarer Querschnitt	19972 mm²
Integrierte Trennwand	ohne
Ausführung	integrierter Verbinder
Art des Verbinders	Klickbefestigung
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	2,23799 kg/m
Belastungstesttyp nach IEC 61537	Typ III
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	400 N/m

Lieferumfang:
1 x Gitterrinne MTC 105.200 F (3000 mm)
