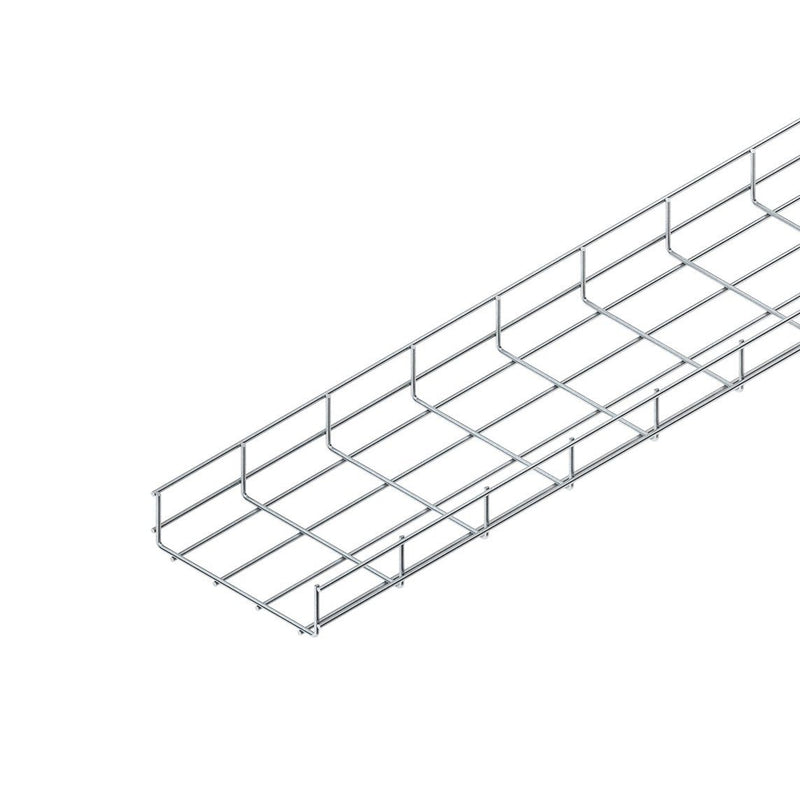

Niedax - Gitterrinne GRS 60.600 E3 − 3 Meter

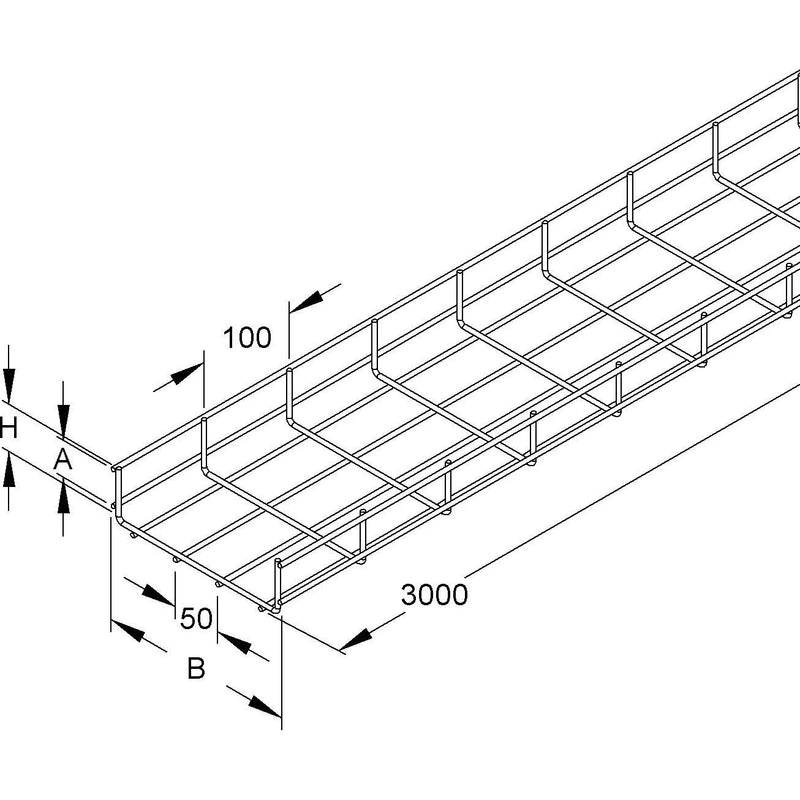

Gitterrinne nach DIN EN 61537, U-förmig, verstärkte Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 60 x 600 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 37,5 x 100 mm Maschenweite Boden : 50 x 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 29682 mm² geeignete Verbinder : 4 x GRVS 5 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Profilform	U-Form
Breite	600 mm
Höhe	60 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4,5 mm
Drahtdurchmesser Querseite	4,5 mm
Nutzbarer Querschnitt	29682 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige
Gewicht	2,9054 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	650 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	220 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	175 N/m

Lieferumfang:
1 x Gitterrinne GRS 60.600 E3 (3 Meter)
