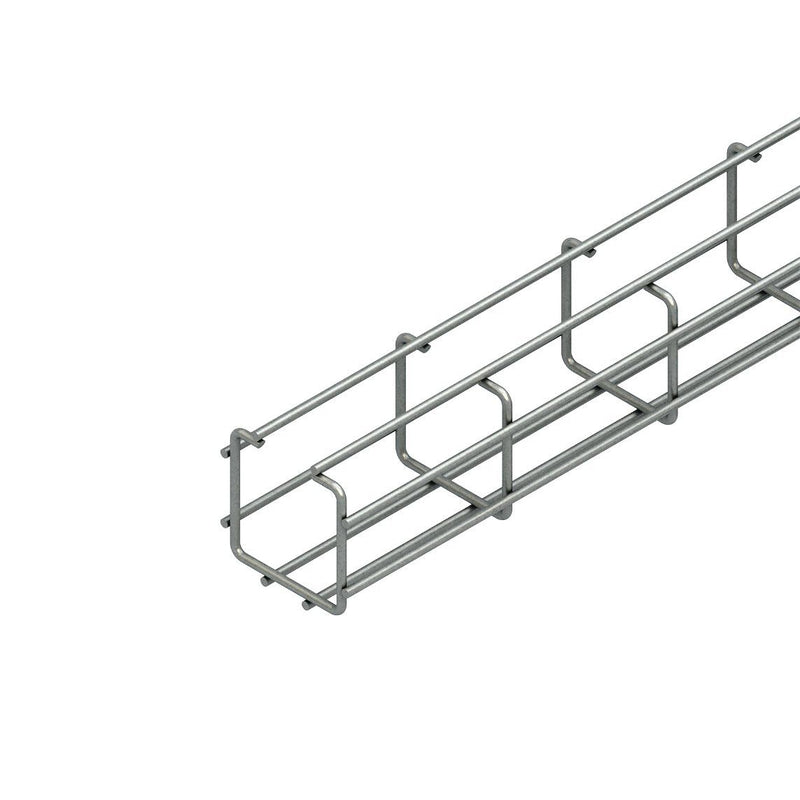

Niedax - Gitterrinne GRC 60.060 l=3m − 3 Meter

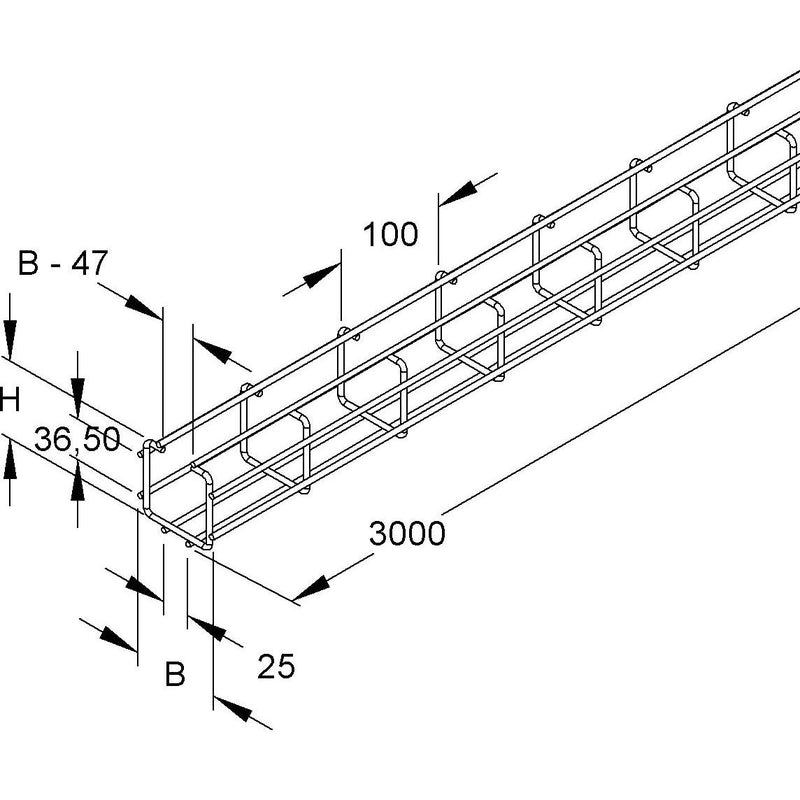

Mini,Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 78 x 78 mm ÖffnungsMaße : 31 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 36,5 x 100 mm Maschenweite Boden : 25 x 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 3600 mm² geeignete Verbinder : 2 x GRVS 5 je Lieferlänge Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Technische Details
Profilform	U-Form
Breite	78 mm
Höhe	60 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4,5 mm
Drahtdurchmesser Querseite	4,5 mm
Nutzbarer Querschnitt	3600 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	1,27940999 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	280 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	170 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	80 N/m

Lieferumfang:
1 x Gitterrinne GRC 60.060 (Länge: 3000 mm)

Keine Downloads vorhanden.
