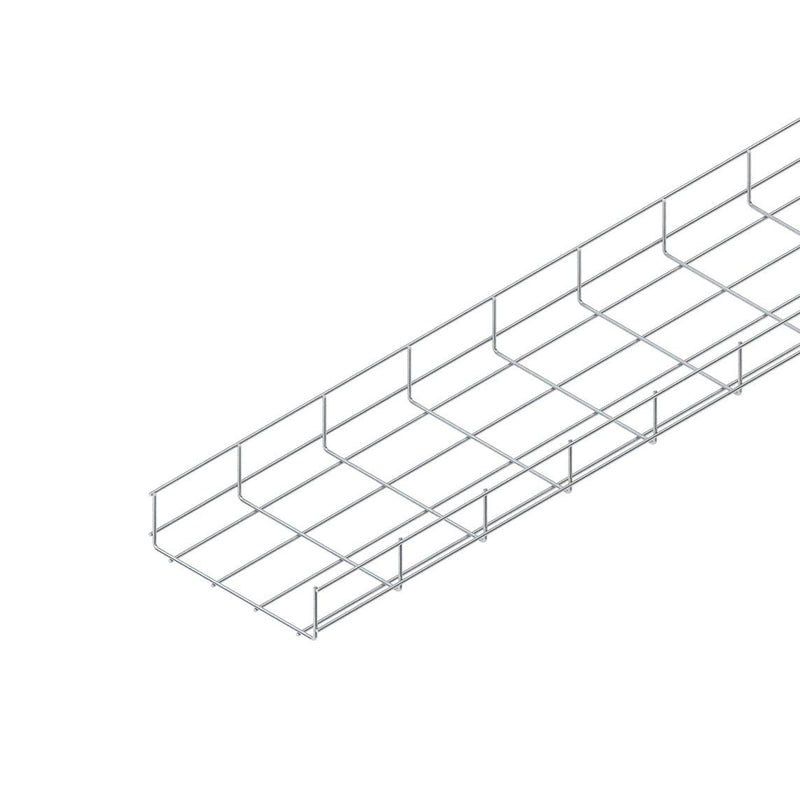

Niedax - Gitterrinne GR 60.300 E3 − 3 Meter

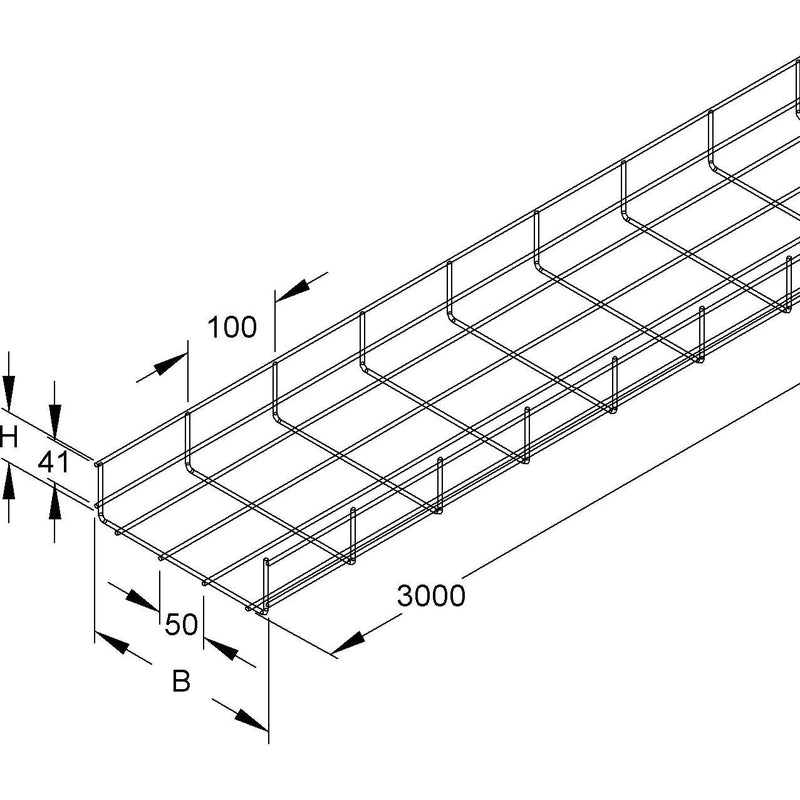

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 60 x 300 mm Draht-Ø : 4 mm Maschenweite Seiten : 41 x 100 mm Maschenweite Boden : 50 x 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 14768 mm² geeignete Verbinder : 3 x GRVS 4 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Profilform	U-Form
Breite	300 mm
Höhe	60 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4 mm
Drahtdurchmesser Querseite	4 mm
Nutzbarer Querschnitt	14768 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige
Gewicht	1,39453 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	300 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	170 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	120 N/m

Lieferumfang:
1 x Gitterrinne GR 60.300 E3 (3000 mm)
