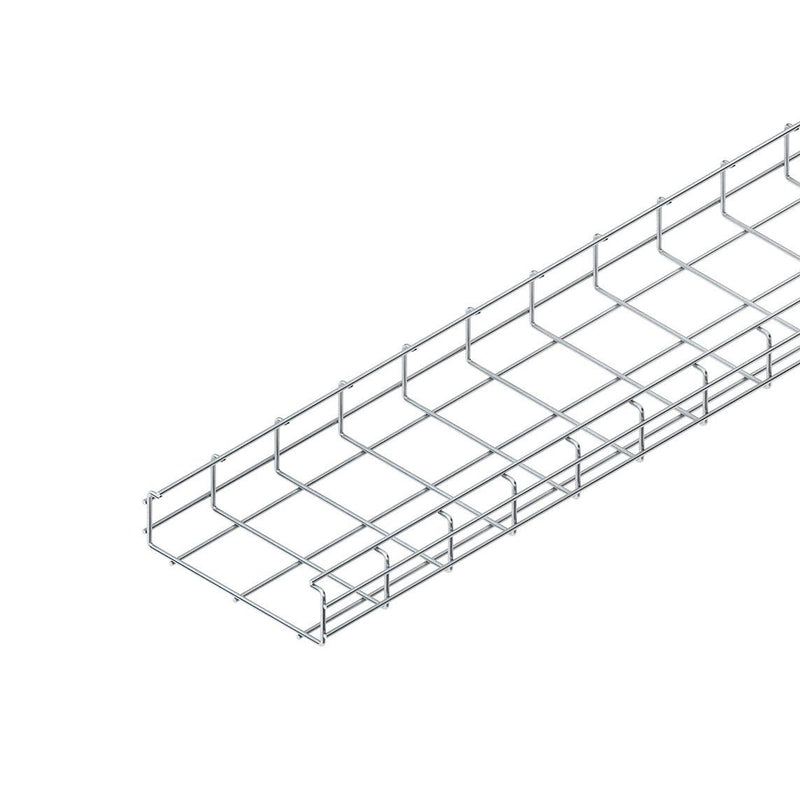

Niedax - Gitterrinne C-Gitterrinne GRCI 50.200 F − 3 Meter

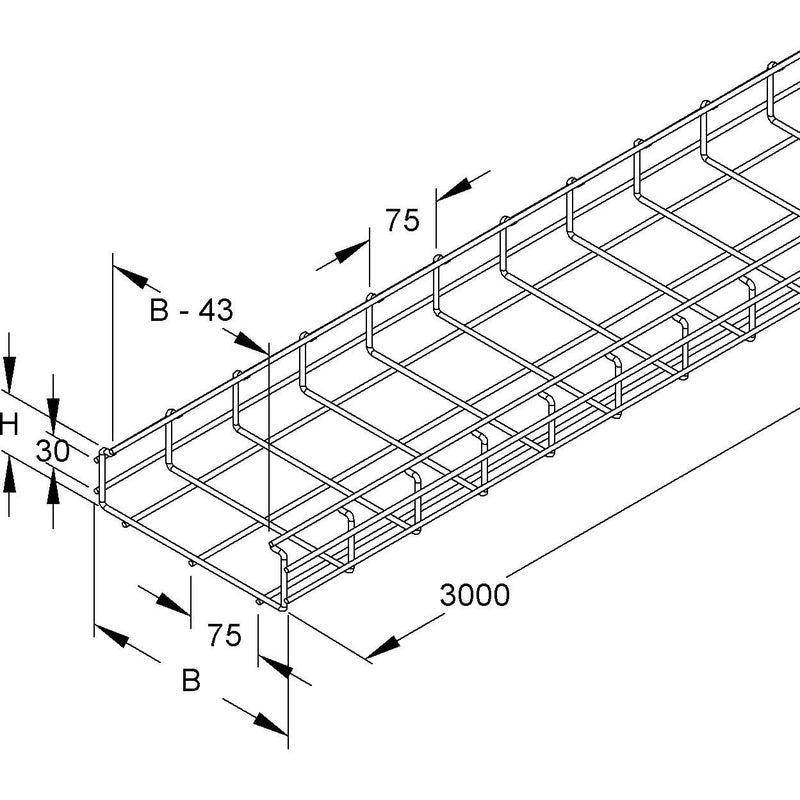

Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt, mit 75 mm Querdrahtabstand. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 68 x 218 mm ÖffnungsMaße : 175 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 30 x 75 mm Maschenweite Boden : 75 x 75 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10000 mm² geeignete Verbinder : GRV 6 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Profilform	C-Form
Breite	218 mm
Höhe	68 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4,5 mm
Drahtdurchmesser Querseite	4,5 mm
Nutzbarer Querschnitt	10000 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	1,85939999 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	315 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	215 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	120 N/m

Lieferumfang:
1 x Gitterrinne C-Gitterrinne GRCI 50.200 F − 3 Meter
