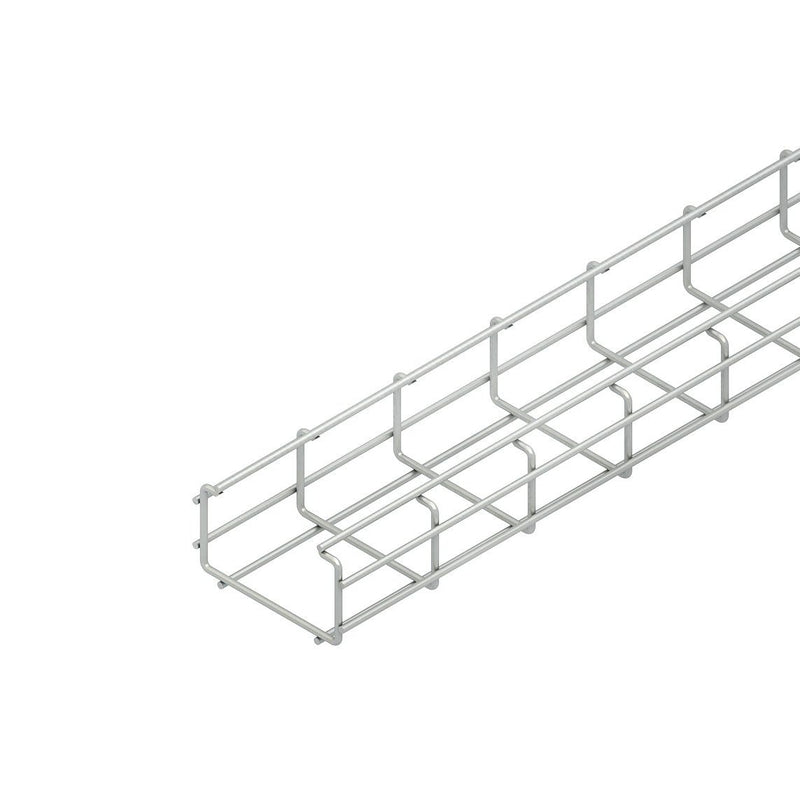

Niedax - Gitterrinne C-Gitterrinne GRCI 50.100 F − 3 Meter

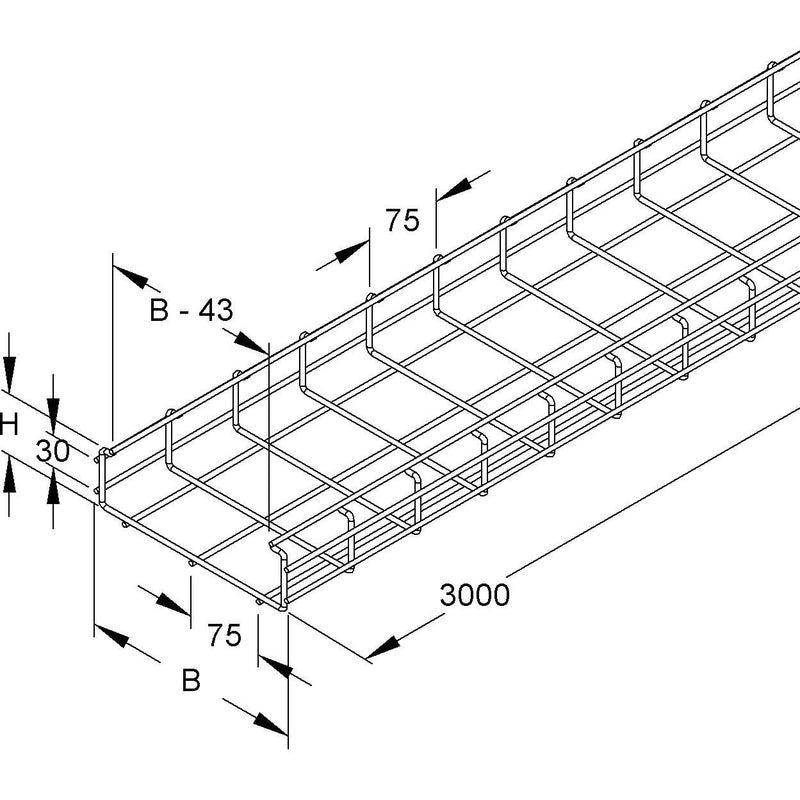

Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt, mit 75 mm Querdrahtabstand. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 68 x 118 mm ÖffnungsMaße : 75 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 30 x 75 mm Maschenweite Boden : 75 x 75 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5000 mm² geeignete Verbinder : GRV 6 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Profilform	C-Form
Breite	118 mm
Höhe	68 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4,5 mm
Drahtdurchmesser Querseite	4,5 mm
Nutzbarer Querschnitt	5000 mm²
Integrierte Trennwand	ohne
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	1,53424 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Einsatztemperatur	-20..120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	300 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	185 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	100 N/m

Lieferumfang:
1 x Niedax - Gitterrinne C-Gitterrinne GRCI 50.100 F (3 Meter)
