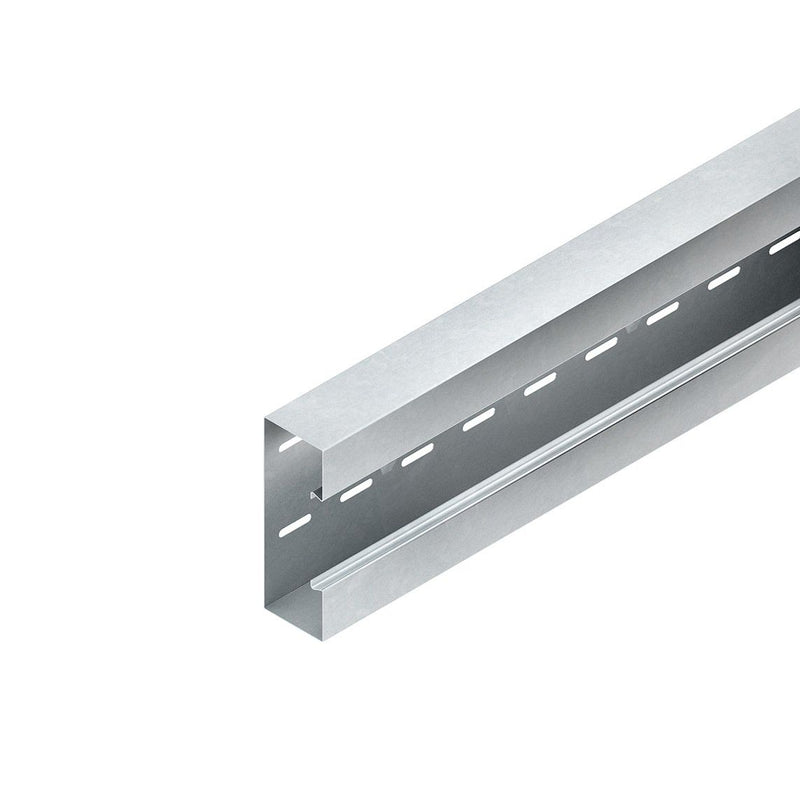

Niedax - Geräteeinbaukanal GK-Unterteil GKU 110-78T70 S 110x70x2000mm − 2 Meter

Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 110 x 70 mm Deckelöffnung : 78 mm einreihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Schlaufenabstand RasterMaße : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 6452 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	110 mm
Tiefe	70 mm
Länge	2000 mm
Anzahl der Oberteile	1
Oberteile mitgeliefert	nein
Oberteilbreite 1	78 mm
Symmetrisch	nein
Bauform rechteckig	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt
Ausführung Rückwand (Innenseite)	gelocht
Mit Schutzfolie	nein
Anzahl der steckbaren Trennwände	1
Mit Kanalverbinder	nein
Montagelochung im Boden	ja
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	ja
Nutzbarer Querschnitt	6452 mm²
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Geräteeinbaukanal GKU 110-78T70 S (2000 mm) 3 x Kabelhalteklammern GKF 78
