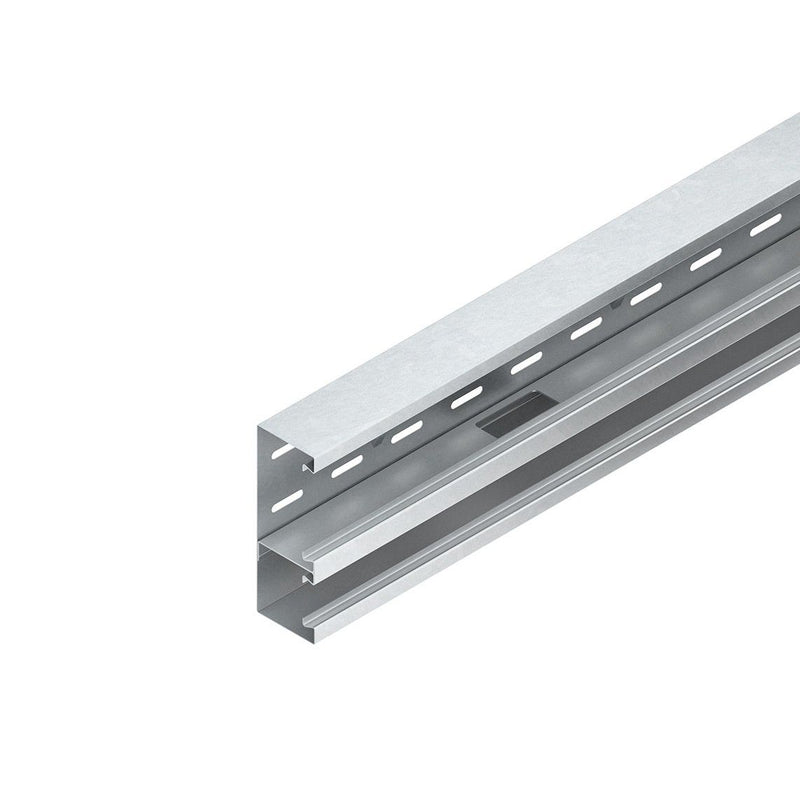

Niedax - Geräteeinbaukanal GK-Unterteil DKU 170-78T70 S 170x70x2000mm − 6 Meter

Gerätekanalunterteil, doppelzügig asymmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium mit Kabeldurchführöffnungen, getrennten unterschiedlich großen Leitungszügen, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Gerätemontage im oberen Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich jeweils 3 Kabelhalteklammern GKF 78 und GKF 38 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 70 mm Deckelöffnung : 78 mm und 38 mm Teilung der Leitungszüge : 105 mm und 65 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm Schlaufenabstand RasterMaße : 250 mm Trennprofil Kabeldurchführöffnung : 30 mm x 65 mm mittiger Abstand : 500 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt gesamt : 9860 mm² Nutzbarer Querschnitt oberer Leitungszug : 6172 mm² Nutzbarer Querschnitt unterer Leitungszug : 3688 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	170 mm
Tiefe	70 mm
Länge	2000 mm
Anzahl der Oberteile	2
Oberteile mitgeliefert	nein
Oberteilbreite 1	78 mm
Oberteilbreite 2	78 mm
Symmetrisch	ja
Bauform rechteckig	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt
Ausführung Rückwand (Innenseite)	gelocht
Mit Schutzfolie	nein
Anzahl der steckbaren Trennwände	2
Mit Kanalverbinder	nein
Montagelochung im Boden	ja
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	ja
Nutzbarer Querschnitt	9860 mm²
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
3 x Geräteeinbaukanal-Unterteil (je 2 m) 9 x Kabelhalteklammer GKF 78 9 x Kabelhalteklammer GKF 38
