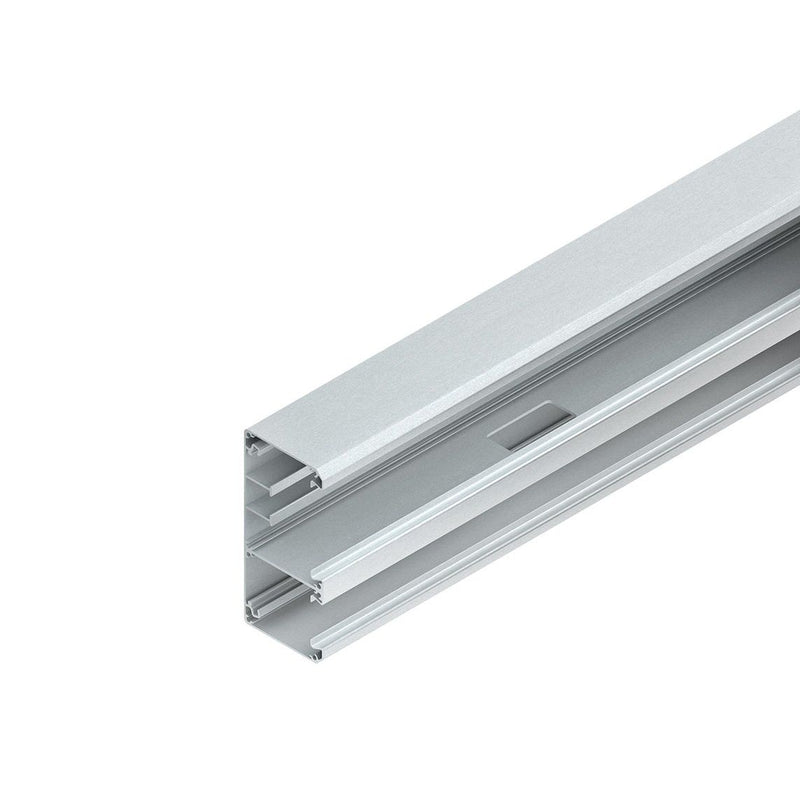

Niedax - Geräteeinbaukanal Alu-Gerätekanal DAU 170-78 N − 4 Meter

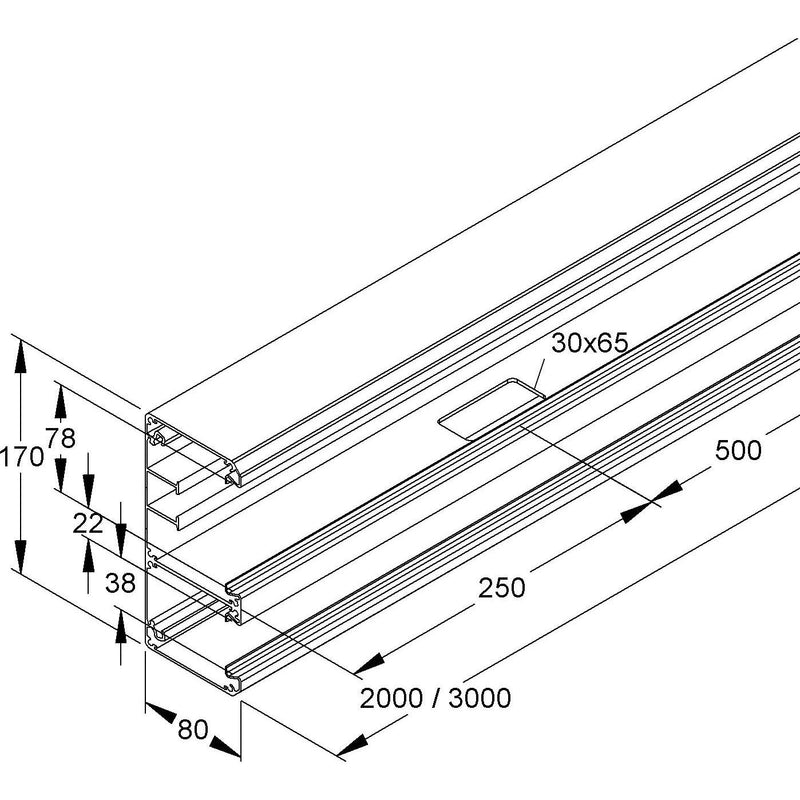

Doppelzügiges Gerätekanalunterteil, mit zwei mittels Trennprofil mit Kabeldurchführöffnungen getrennten, unterschiedlich großen Leitungszügen, mit einem durchlaufenden Aufnahmeprofil im oberen und unteren Leitungszug für die Einbeziehung in den Potentialausgleich mittels Potentialausgleichsbrücke GPB 63-2, durchlaufende Kerben als Bohrhilfe im Kanalrücken zur Montage auf Wand oder /-konsole, formschlüssige Verbindung an den Kanalstoßstellen mit Kupplungsstiften GKGS 4, Gerätemontage im Leitungszug mit einrastbarer Gerätedose, für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich jeweils 3 Kabelhalteklammern GKF... für 78 mm und 38 mm Deckelöffnung je 2 m Lieferlänge, Zubehör für den Potentialausgleich muss gesondert bestellt werden. VDE zertifiziert! Abmessungen (ca. Maße) H x T : 170 x 80 mm Deckelöffnung : 78 mm + 38 mm Teilung der Leitungszüge : 105 mm + 65 mm Oberfläche : naturanodisiert Lieferlänge L : 2000 mm Nutzbarer Querschnitt oberer Leitungszug : 7220 mm² Nutzbarer Querschnitt unterer Leitungszug : 4316 mm² Werkstoff : Aluminium

Technische Details
Breite	170 mm
Tiefe	80 mm
Länge	2000 mm
Anzahl der Oberteile	2
Oberteile mitgeliefert	nein
Oberteilbreite 1	78 mm
Oberteilbreite 2	38 mm
Symmetrisch	nein
Bauform rechteckig	ja
Werkstoff	Aluminium
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	anodisiert/eloxiert
Ausführung Rückwand (Innenseite)	durchlaufendes sonstiges Profil
Mit Schutzfolie	ja
Anzahl der steckbaren Trennwände	1
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	ja
Nutzbarer Querschnitt	11536 mm²
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Geräteeinbaukanal (2 Meter Länge)
3 x Kabelhalteklammern GKF für 78 mm Deckelöffnung
3 x Kabelhalteklammern GKF für 38 mm Deckelöffnung
