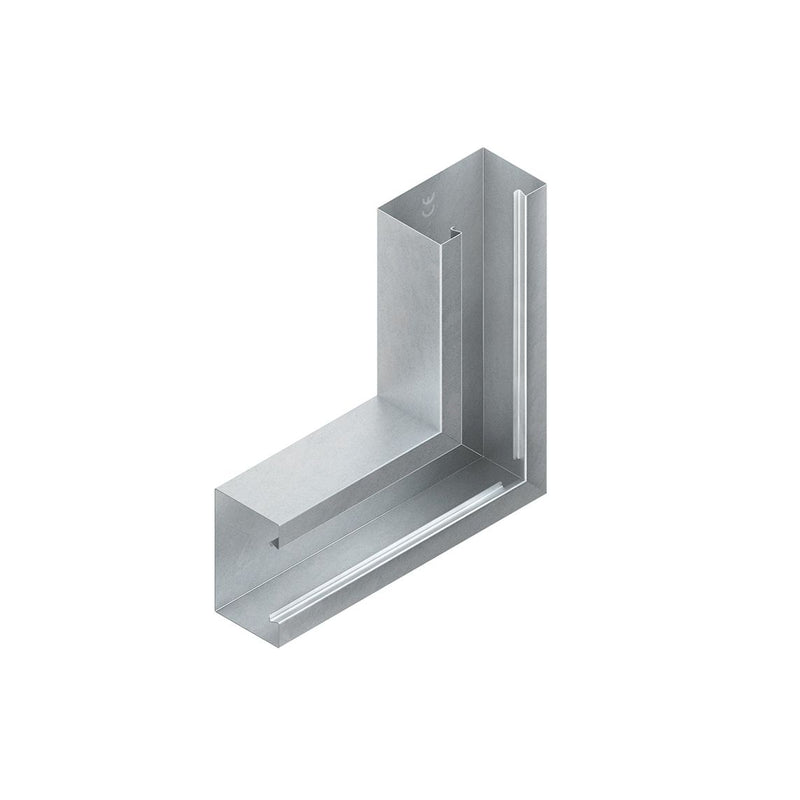

Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. GKV 170-78T90 S 170x90mm

Vertikaleck 90°, einzügig symmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege jedoch mit rückwärtiger Befestigungslochung in beiden Schenkel, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal GKU 170-78T90 S Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 90 mm Deckelöffnung : 78 mm Schenkellänge innen : 200 mm einreihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm eine vertikale Rückenlochung : 7 x 33 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	170 mm
Tiefe	90 mm
Anzahl der Oberteile	1
Oberteilbreite 1	78 mm
Richtung	steigend/fallend
Symmetrisch	ja
Ausführung	Unterteil
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt
Mit Schutzfolie	nein
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	nein
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. GKV 170-78T90 S 170x90mm
