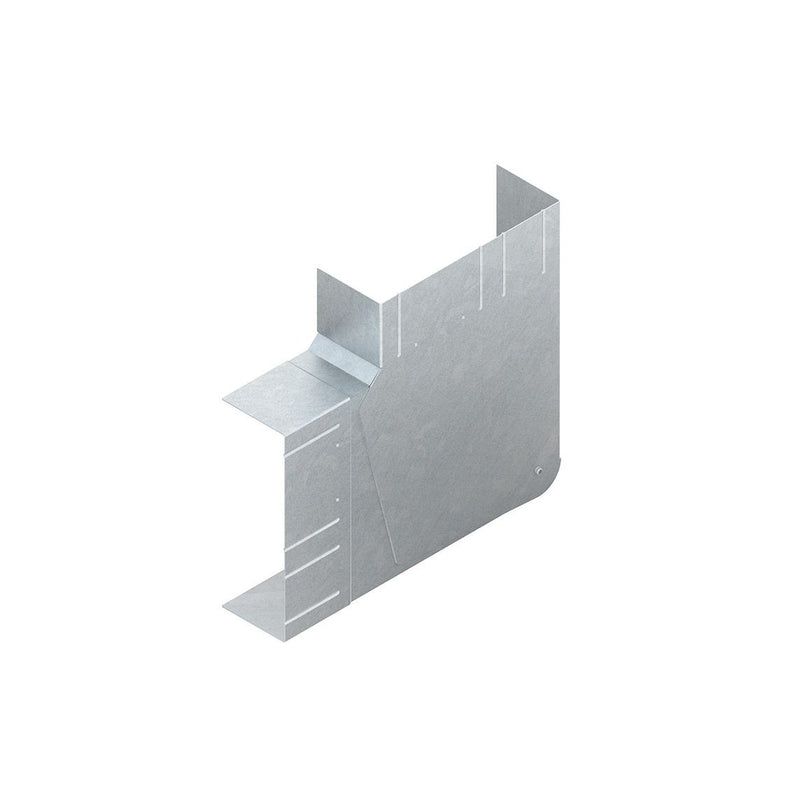

Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. DKVVO 170-78T70 S 170x70mm

Gerätekanal-Vertikaleck, verstellbar, asymmetrisch mit einem Abgang nach oben, schwenkbare Schenkel ermöglichen einen Ausgleich von Winkeltoleranzen im Bereich von 85°-95°, zum Aufsetzen auf den Gerätekanal, der Potentialausgleich erfolgt über die Potentialausgleichsleitung GSLH... und die Stoßstellenverbinder GSVA..., beide Schenkel des Formteils müssen in den Potentialausgleich einbezogen werden, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal DKU 170-78T70 S Abmessungen (ca. Maße) Höhe H (innen) x Tiefe T : 170 x 70 mm für Deckelöffnung : 78 mm und 38 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	170 mm
Tiefe	70 mm
Anzahl der Oberteile	2
Oberteilbreite 1	78 mm
Oberteilbreite 2	38 mm
Richtung	steigend
Symmetrisch	ja
Ausführung	Haubenformteil
Winkel	85..95 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt
Mit Schutzfolie	nein
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	nein
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. DKVVO 170-78T70 S 170x70mm
