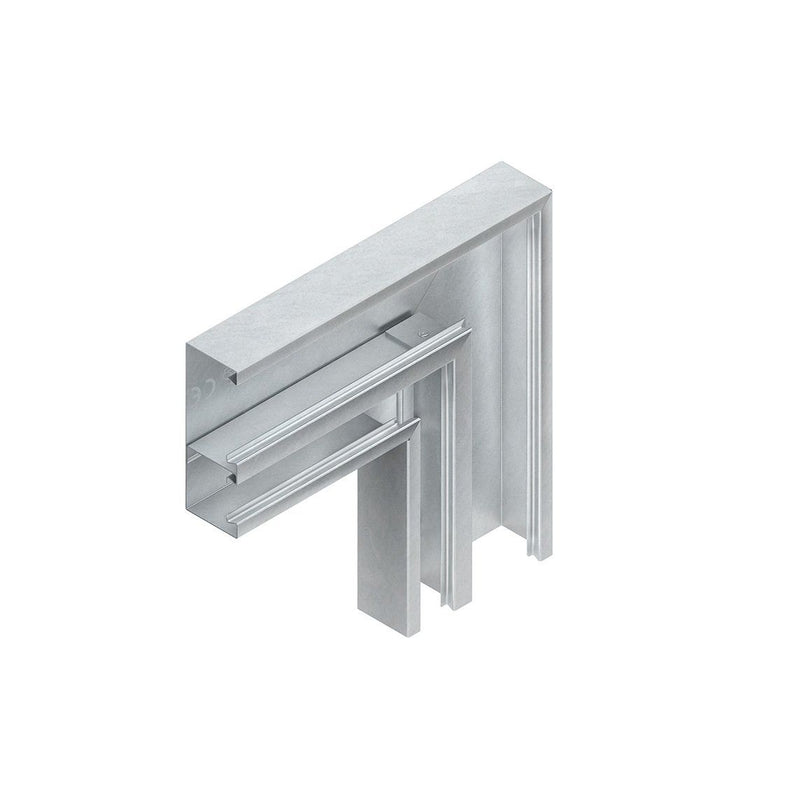

Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. DKVU 170-78T90 S 170x90mm

Vertikaleck 90°, Abgang unten, doppelzügig asymmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege jedoch mit rückwärtiger Befestigungslochung in beiden Schenkel, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium, getrennten unterschiedlich großen Leitungszügen, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal DKU 170-78T90 S Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 90 mm Deckelöffnung : 78 mm und 38 mm Schenkellänge innen : 200 mm Teilung der Leitungszüge : 105 mm und 65 mm Abgang des 105er Leitungszuges : nach unten zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	170 mm
Tiefe	90 mm
Anzahl der Oberteile	2
Oberteilbreite 1	78 mm
Oberteilbreite 2	38 mm
Richtung	fallend
Symmetrisch	nein
Ausführung	Unterteil
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt
Mit Schutzfolie	nein
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	nein
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. DKVU 170-78T90 S 170x90mm
