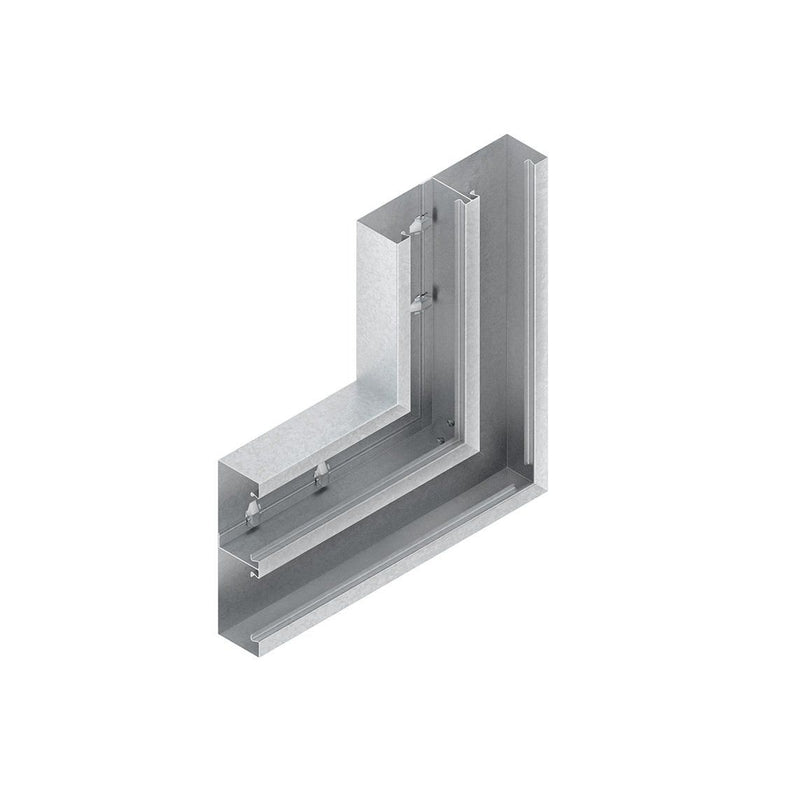

Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. DKV 220-78T90 S 220x90mm

Vertikaleck 90°, doppelzügig symmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege jedoch mit rückwärtiger Befestigungslochung in beiden Schenkel, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium, getrennten gleich großen Leitungszügen, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal DKU 220-78T90 S Abmessungen (ca. Maße) Höhe H x Tiefe T : 220 x 90 mm Deckelöffnung : 78 mm und 78 mm Schenkellänge innen : 200 mm Teilung der Leitungszüge : 110 mm und 110 mm dreireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm und 106 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	220 mm
Tiefe	90 mm
Anzahl der Oberteile	2
Oberteilbreite 1	78 mm
Oberteilbreite 2	78 mm
Richtung	steigend/fallend
Symmetrisch	ja
Ausführung	Unterteil
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt
Mit Schutzfolie	nein
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	nein
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Niedax - Flachwinkel für Geräteeinbaukanal GK-Vertikaleck 90Gr. DKV 220-78T90 S 220x90mm
